Файлы Autodesk Inventor обладают свойствами, которые называются свойствами Inventor. Они используются для поиска файлов и управления ими, создания отчетов, а также для автоматического обновления спецификации сборки, списков деталей чертежа, основных надписей и другой информации. Компоненты Factory также обладают свойствами, схожими со свойствами Inventor. Эти свойства можно определить с помощью команды "Свойства Inventor" или с помощью команды Свойства компонента.
- При обновлении свойств изменения не применяются к тем компонентам, которые уже размещены в компоновке. Чтобы обновить размещенные компоненты, выберите Обновить компоненты на панели "Компоненты Factory" вкладки Factory.
- Если компонент отображается в компоновке несколько раз, но свойства различаются, то такой компонент будет отображаться в спецификации в виде одной строки.
Выполните следующие действия, чтобы назначить свойства компоненту.
- На вкладке Конструктор компонентов панели Разработка выберите Свойства компонентов

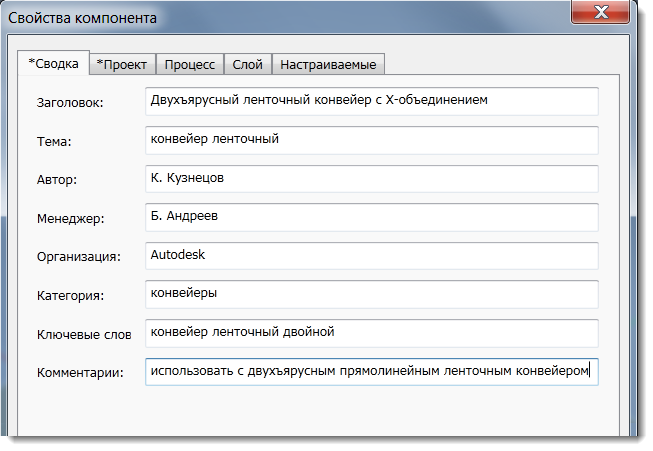

, чтобы открыть окно свойств. - Укажите сводную информацию, которая позволит выполнить поиск этого компонента в обозревателе компонентов. Эти свойства нельзя изменить после размещения компонента в компоновке.
- На вкладке Проект доступны сведения, которые используются при подготовке спецификаций. Эти свойства нельзя изменить после размещения компонента в компоновке.
Подтип файла Тип файла, например DWF или IPT. Номер детали Обозначение компонента. Если это поле оставлено пустым, в качестве обозначения автоматически назначается имя файла. Инвентарный номер Инвентарный номер компонента. Описание Краткое описание компонента. Номер изменения Номер редакции файла. Проект Имя проекта Конструктор Разработчик модели или проекта. Нач. отдела Начальник отдела, имеющий право подписи. Сметчик Сметчик, назначаемый для компонента. Сметная стоимость Стоимость компонента используется в спецификациях и при расчете других затрат. Дата создания Текущая дата; щелкните значок календаря, чтобы выбрать другую дату. Поставщик Наименование производителя или поставщика (для сторонних компонентов). Веб-ссылка Ссылка на поставщика или на другой соответствующий веб-сайт. - Укажите данные на вкладке Процесс, чтобы запустить процессы моделирования в Process Analysis 360. Если Process Analysis 360 не используется, перейдите на вкладку "Слой" в следующем шаге.
Объект процесса Установите этот флажок, чтобы обозначить этот компонент как объект моделирования, а затем выберите тип объекта: "Буфер", "Процессор" или "Источник". Отображаемые поля варьируются в зависимости от выбранного типа объекта. Буфер В буфере временно хранятся элементы, созданные процессором. Имя: имя буфера (например, "хранилище1").
Пропускная способность: количество элементов, которые могут храниться в буфере.
Процессор Процессоры получают исходные материалы или детали и выполняют различные операции с ними. Имя: имя процессора; например, "базовая сборка".
Описание: описание процессора.
СВБР: среднее время работы этого процессора и всех его операций между сбоями (например, значение "4400 ч" обозначает, что в среднем этот процессор будет работать в течение 4400 часов до сбоя).
СВВ: среднее время, затраченное на восстановление этого процессора после сбоя (например, значение "60 мин" обозначает, что в среднем восстановление займет 60 минут).
Стоимость настройки: расходы на настройку, разделенные на время настройки.
Стоимость обработки: расходы на обработку, разделенные на время обработки.
Процент продуктивной работы: период рабочего состояния процессора (в процентах).
Расход энергии: количество элементов, обрабатываемых за единицу энергии.
Имя операции процессора: имя общей модели процесса, к которой относится этот процессор (например, "сборка двигателя").
Время обработки: количество элементов, обработан.ных за выбранную единицу времени
Время настройки: время, затраченное на настройку процессора для выполнения этой операции.
Последовательные операции: запуск операций в отображаемой последовательности. Чтобы добавить операцию в список, нажмите
. Источник Источники — сырье или детали, участвующие в рабочем процессе Factory. Имя: имя источника (например, "металлический стержень").
Скорость вывода: количество элементов, которые предоставляются из источника за выбранную единицу времени.
Бесконечная подача: указывает на то, что доступна бесконечная подача. Если количество деталей ограничено, оставьте это поле пустым и укажите значение в поле "Общее количество деталей".
Общее количество деталей: количество элементов, доступных из этого источника.
-
На вкладке Слой можно выбрать существующий или определить новый слой, в котором будет размещен компонент. Функцию автоматического управления слоями рекомендуется использовать, если требуется управление видимостью этого компонента в комплексных проектах.
Выберите "Указать слой для компонента", чтобы связать слой с этим компонентом. Если этот флажок не установлен, компонент будет размещен в текущем слое DWG в AutoCAD или в слое 0 в Inventor.
Чтобы создать новый слой, введите имя в текстовом поле и выберите цвет, который будет представлять слой.
Чтобы выбрать существующий слой, выберите его из отобразившегося списка. Он извлекается из файла, указанного в поле Загрузить слои из файла на вкладке Конструктор компонентов в разделе Параметры Factory. Если файл не назначен в настройках, список слоя остается пустым.Прим.: Чтобы активировать эту функцию, необходимо установить флажок Включить автоматическое управление слоями на вкладке Компоненты в разделе Параметры Factory. - На вкладке Настраиваемые можно добавлять пользовательские свойства, которые позволяют отслеживать данные компонентов. Указанные здесь данные отображаются на палитре свойств Factory по категориям.
Имя Укажите имя нового пользовательского свойства или выберите существующее для редактирования. Тип Выберите тип данных Значение Введите значение, соответствующее выбранному типу данных. категория; Введите имя новой категории или выберите одну из существующих. Выберите Добавить, чтобы добавить свойство в список. Кнопка Удалить используется для удаления выбранного свойства из списка "Свойства".
После определения этих свойств и публикации компонента можно разместить его в компоновках AutoCAD и Inventor.
