Создание тега компонента
Теги компонентов могут быть созданы на размещенных компонентах, а также на импортированных моделях и сборках в компоновке Inventor Factory. Выполните следующие действия, чтобы создать тег компонента.
- Выберите на ленте Палитры
Свойства Factory. - Щелкните компонент компоновки, для которого нужно создать тег. На палитре "Свойства Factory" будут показаны свойства компонента.

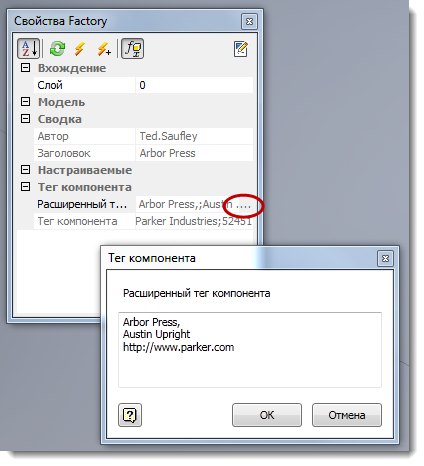

- Введите сведения о теге в поле Тег компонента. Если в поле не входит вся необходимая информация, нажмите значок многоточия (...), чтобы открыть окно "Тег компонента", и введите текст. Кроме того, дополнительную информацию можно ввести в поле Расширенный тег компонента. Текст может содержать веб-ссылки.
- Чтобы сохранить тег, нажмите значок Обновить в верхней части палитры.
- Для просмотра обновленной информации о теге наведите указатель на компонент в компоновке.
Редактирование существующего тега компонента
Выполните следующие действия, чтобы редактировать существующий тег компонента.
- Откройте палитру Свойства Factory.
- Выберите компонент в компоновке, чтобы просмотреть его свойства в палитре.
- Внесите изменения в поля Тег компонента и Расширенный тег компонента.
- Нажмите значок Обновить в верхней части палитры.
Удаление тегов компонентов
Удаление тега компонента выполняется аналогично его редактированию. При этом необходимо выделить и удалить текст в полях "Тег компонента" и "Расширенный тег компонента".
Поиск тегов компонентов в компоновке
Найти все компоненты или вставленные компоненты с определенным тегом компонентов, дескриптором или тем и другим позволяет функция Поиск. Для поиска достаточно ввести только часть аннотации, и допустимыми являются и прописные, и строчные буквы.
Чтобы осуществить поиск, выполните следующие действия.
- Выберите

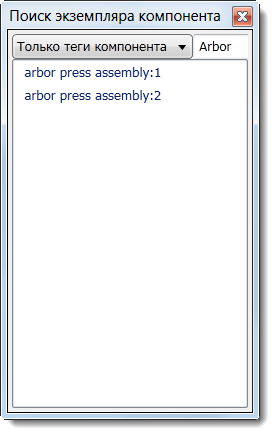

Поиск на панели "Компоненты Factory" на ленте Factory. Откроется диалоговое окно Поиск экземпляра компонента. - Щелкните стрелку раскрывающегося списка справа от элемента Все данные Factory в верхней части диалогового окна и выберите Только теги компонента.
- Справа от стрелки раскрывающегося списка введите весь или только часть текста, отображаемого в теге, и нажмите клавишу ENTER. Имя компонента, связанного с тегом компонента, отобразится с тем же именем, что и в обозревателе.
