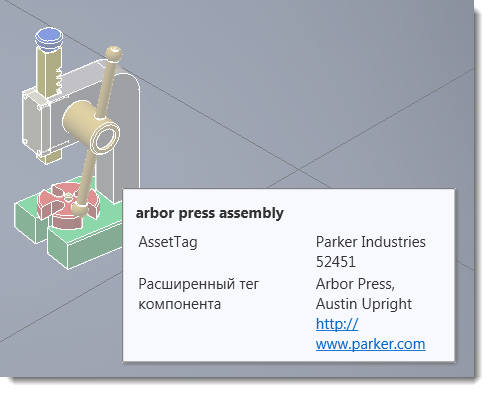

Корпоративным компонентам принято назначать идентификаторы, или "номерные таблички". Тег компонента применяется к опубликованному компоненту или к импортированной модели (сборке) после ее размещения в 3D-компоновке Factory. Тэг можно назначить в полях AssetTag в обозревателе Свойства Factory. После этого можно просмотреть тег. Для этого наведите указатель на компонент в компоновке.
Inventor Factory также дает возможность добавлять дескрипторы с помощью команды Дескриптор при разработке и публикации компонента в среде конструктора компонентов. Дескриптор может содержать такую дополнительную информацию о компоненте, как тип, обозначение, расход и т. д. Дополнительную информацию см. в разделе справки по Inventor Factory Создание дескрипторов компонентов.
И теги компонентов, и дескрипторы могут содержать несколько строк буквенно-цифрового текста. Команда Поиск поможет найти все или вставленные компоненты по конкретному тегу компонента или дескриптору.
Задать шрифт текста, высоту и параметры размещения аннотации можно на вкладке Аннотации диалогового окна Параметры Factory. Для получения дополнительной информации см. раздел справки по Autodesk Inventor Factory Задание параметров Factory.
Что происходит с аннотациями компонентов в AutoCAD Factory и Navisworks?
Как и в Inventor, в Navisworks Factory и AutoCAD Factory аннотации отображаются при наведении курсора на компонент.
В AutoCAD для редактирования аннотаций компонентов можно воспользоваться стандартными командами редактирования атрибутов блоков AutoCAD, например АТРЕДАКТ, -АТРЕДАКТ и ДИСПАТБЛК. Использование команды НАЙТИ позволит найти тэг компонента и текст дескриптора.
В Navisworks нажмите Быстрые свойства на вкладке Factory для включения или отключения отображения аннотаций.
