Преобразование компонентов сборки в компоненты Factory

Функция Преобразовать в компоненты позволяет преобразовывать импортированные модели САПР в компоненты Factory. Например, при получении данных компонента от поставщика, для которого требуется выполнить оценку или обнаружение столкновений, можно использовать эту функцию, чтобы быстро преобразовать такие данные в компонент Factory для размещения в проектах компоновки.

В процессе преобразования:

• создается компонент для каждой из выбранных моделей;
• компонент публикуется в библиотеке компонентов;
• выбранная модель заменяется новым компонентом (если указано).

Преобразование компонентов сборки в компоненты:

1. Создайте новую компоновку.
2. Выберите Вставить модель на ленте Factory, чтобы импортировать данные.
3. Выберите файл, который необходимо импортировать, и нажмите Открыть.

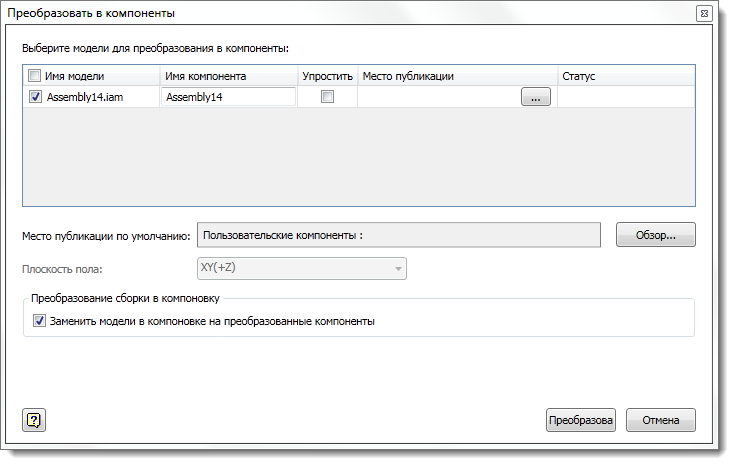

4. Выберите Преобразовать в компоненты на ленте Factory, чтобы вывести список деталей или узлов в модели, которые подлежат преобразованию в компоненты. Этот список также можно открыть, щелкнув компонент правой кнопкой мыши и выбрав Factory > Преобразовать в компоненты.








5. Выберите элементы для преобразования в столбце Имя модели или установите флажок рядом с заголовком, чтобы выбрать все элементы.
6. При необходимости измените имя компонента. По умолчанию будет использоваться имя импортированной модели.
7. Выберите Упростить, чтобы опубликовать сборку в формате единой детали. Этот параметр позволяет повысить производительность и упростить управление файлами за счет уменьшения числа файлов, создаваемых в ходе преобразования и размещения компонента в компоновке.
8. Задайте Место публикации по умолчанию, чтобы опубликовать выбранные компоненты в том же расположении. Чтобы опубликовать конкретный компонент в другом месте, укажите его в поле Место публикации рядом с компонентом в списке выбора модели.
9. При преобразовании файла сборки Inventor выберите Плоскость пола для нового компонента, чтобы настроить его ориентацию относительно перекрытия Factory. Если сборка уже сориентирована относительно плоскости XY(+Z), тогда выбирать этот параметр не требуется, поскольку эта ориентация будет использоваться по умолчанию для преобразованного компонента. Если файл уже является компоновкой Factory, то этот раскрывающийся список будет недоступен.
10. Выберите Заменить модели в компоновке на преобразованные компоненты, чтобы автоматически заменить модель в текущей компоновке на вновь созданные компоненты. Если этот параметр не выбран, то компоненты создаются и добавляются в пользовательскую библиотеку компонентов, однако модель при этом остается в компоновке.
11. Чтобы создать компоненты, нажмите Преобразовать.
