Добавление наложений DWG

В AutoCAD (или в других программах САПР, которые создают файлы в формате DWG) можно создавать 2D-чертежи компоновок перекрытий Factory, на котором отображаются в надлежащих расположениях все компоненты Factory и персонал. С помощью команды Добавить наложение DWG можно наложить чертеж на перекрытие в Inventor Factory, чтобы использовать его в качестве ориентира привязки для точного размещения 3D-компонентов Factory.

После размещения, щелкнув правой кнопкой мыши узел наложения DWG в обозревателе сборки, можно вызвать контекстное меню с различными параметрами. Чертеж можно перемещать, масштабировать, поворачивать, обрезать или удалить. Можно включать и отключать видимость слоев чертежа. В контекстном меню также есть команда, позволяющая открыть наложение непосредственно в AutoCAD (поддерживаются все разновидности AutoCAD).

Наложение файлов DWG

Нажмите кнопку Создать на панели Быстрый доступ.
В диалоговом окне Создать файл выберите шаблон Factory Layout.iam с необходимой системой единиц измерения (дюймы или миллиметры) для использования в компоновке 2D-чертежа. Щелкните ОК, чтобы закрыть диалоговое окно Создать файл.
Выберите на ленте Вкладка "Factory" Панель "Компоновка" Добавить наложение DWG для вызова диалогового окна Выбор файла DWG.
При работе с Autodesk Vault щелкните Вкладка "Factory" Панель "Компоновка" Добавить наложение DWG из хранилища .
Прим.: Этот параметр доступен, только если установлен клиент Vault.
Перейдите к папке, содержащей файл DWG, который требуется наложить. Выберите файл и нажмите кнопку Открыть.
Диалоговое окно Параметры слоев открывается, если в диалоговом окне Параметры Factory установлен флажок Показывать диалоговое окно "Параметры слоев" при размещении.
Также, если установлен флажок Предварительный просмотр DWG в диалоговом окне "Параметры слоев", отображается окно предварительного просмотра чертежа (также доступно посредством команды Параметры Factory).
Можно включить или отключить видимость любых слоев, определенных в 2D-чертеже. Область предварительного просмотра чертежа обновляется в соответствии с изменениями видимости слоев.
Прим.: Некоторые более сложные графические объекты из файла чертежа, такие как прямые, не поддерживаются и могут привести к частичному отображению наложения DWG.
2D-чертеж накладывается на перекрытие Factory, при этом базовая исходная точка (0,0) чертежа совпадает с исходной точкой (0,0) перекрытия. Размер перекрытия автоматически изменяется в соответствии с размером накладываемого чертежа.
Узел наложения DWG представлен в обозревателе значком . Его имя совпадает с именем исходного 2D-чертежа.
Выберите вид "Сверху инструмента Видовой куб в правом верхнем углу графического окна, чтобы получить вид в плане (сверху) для компоновки Factory.
Необязательно: выберите на ленте вкладку Factory панель "Параметры" "Изменить размер перекрытия" . С помощью ручек, расположенных в средних точках и углах перекрытия Factory, можно динамически увеличивать или уменьшать размер перекрытия, если это необходимо.
Выберите на ленте вкладку Factory панель "Параметры" "Типы привязки" . Отображается раскрывающееся меню.
Установите флажок Привязка к наложению DWG в раскрывающемся меню. Теперь можно разместить 3D-компоненты Factory на 2D-листе. Компоненты можно привязать к конечным точкам, средним точкам и вдоль объектов.
При необходимости используйте команды Выровнять, Переместить и Задать целевую поверхность панели Связи, чтобы задать правильную ориентацию компонентов.

Перемещение наложения DWG

Можно переместить наложение DWG после его размещения на перекрытии Factory. С помощью триады осей можно переместить наложение в направлении оси X и (или) Y. Ось Z триады позволяет повернуть наложение и изменить его ориентацию. Перенос и поворот выполняются от исходной точки (0, 0) наложения DWG.

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Переместить в контекстном меню.
В исходной точке наложения чертежа появится начало координат перемещения.
Прим.: Необходимо помнить, что наложение DWG размещается в компоновке перекрытия Factory так, что исходные точки наложения и компоновки совпадают. При перемещении наложения в направлениях X или Y исходная точка чертежа смещается относительно исходной точки перекрытия Factory.
Используйте триаду для перемещения или поворота наложения DWG. В зависимости от места щелчка на триаде можно выполнить перемещение вдоль плоскости (2D), перемещение вдоль оси или поворот вокруг оси.
- Для линейного перемещения наложения выберите ось X или Y (в базовой точке) на триаде.

  Чтобы переместить чертеж динамически, щелкните и перетащите луч оси для перемещения наложения.

  Чтобы вручную переместить наложение, щелкните ось X или Y и введите значение перемещения в экранном индикаторе. Нажмите клавишу Enter, чтобы переместить наложение и закрыть экранный индикатор.
- Для одновременного перемещения наложения относительно осей X и Y выберите плоскость XY (в базовой точке) на триаде.

  Чтобы переместить чертеж динамически, щелкните и перетащите плоскость XY.

  Чтобы вручную переместить наложение, щелкните плоскость XY и введите значение перемещения относительно оси X в экранном индикаторе. Затем нажмите клавишу TAB, чтобы ввести значение для оси Y. Наконец, нажмите клавишу Enter, чтобы переместить наложение и закрыть экранный индикатор.
- Чтобы повернуть наложение, выберите конец оси Z на триаде.

  Чтобы повернуть чертеж динамически, щелкните и перетащите конец оси Z для изменения ориентации наложения.

  Чтобы вручную повернуть наложение, щелкните конец оси Z и введите значение перемещения в экранном индикаторе. Нажмите клавишу Enter, чтобы повернуть наложение и закрыть экранный индикатор.
Щелкните правой кнопкой мыши и выберите Готово, чтобы принять изменения и завершить выполнение команды Переместить. Щелкните правой кнопкой мыши и выберите Отмена для выхода без перемещения наложения DWG.

Преобразование наложений DWG

Наложение DWG также можно переместить и одновременно масштабировать с помощью команды Преобразовать. В отличие от команды Переместить, которая перемещает наложение относительно исходной точки чертежа (0,0), команда Преобразовать переносит наложение относительно исходной точки перекрытия Factory (0,0).

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Преобразовать в контекстном меню.
Появляется диалоговое окно Преобразование.
В области "Смещение" введите значение в текстовое поле X:, чтобы переместить чертеж в направлении Х. Введите значение в текстовое поле Y:, чтобы переместить чертеж в направлении Y.
В области "Угол" введите значение угла для поворота чертежа в плоскости XY.
В области "Масштаб" введите значение для масштабирования всего чертежа. Можно увеличить или уменьшить размер наложения DWG. Размер перекрытия Factory изменяется автоматически в соответствии с измененным масштабом чертежа. Возможность масштабирования наложения особенно удобна, если требуется преобразовать метрический чертеж в британские единицы или наоборот.
Нажмите кнопку Применить для предварительного просмотра изменений.
Нажмите кнопку ОК, чтобы принять изменения и закрыть диалоговое окно. Нажмите кнопку Отмена, чтобы отменить все изменения и завершить выполнение команды.

Управление видимостью слоев DWG

После первоначального размещения наложения DWG имеется возможность включить или отключить видимость любых слоев, определенных в 2D-чертеже. Эта функция, как и предварительный просмотр в диалоговом окне Параметры слоев (если обе функции включены с помощью команды Параметры Factory), обновляется с учетом всех изменений видимости слоев.

Можно в любой момент вернуться в диалоговое окно Параметры слоев, если требуется включить или отключить видимость любого из слоев.

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите Параметры слоев в контекстном меню.
В диалоговом окне Параметры слоев отображается область предварительного просмотра чертежа, если этот параметр включен, и список всех слоев, определенных в наложении DWG.
Флажок слева от имени каждого слоя обозначает, что для него включена видимость в наложении DWG. Установите (или снимите) флажок для слоя, чтобы включить или отключить его видимость в наложении DWG.

Обрезка наложений DWG

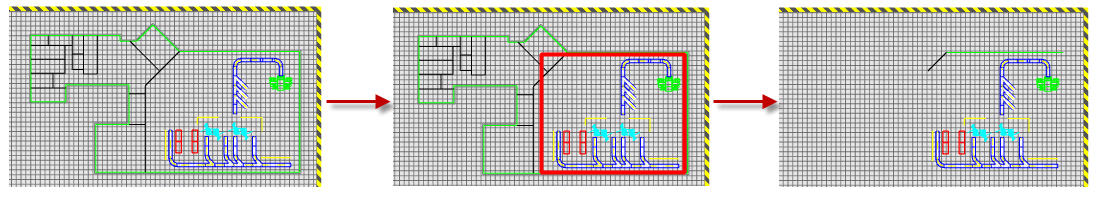

Можно обрезать или удалить ненужные части наложения DWG с помощью команды Обрезать наложение. С помощью обрезки можно удалить ненужные области наложения с сохранением объектов, находящихся в пределах двух противоположных углов.

Сначала выберите СВЕРХУ в видовом кубе в правом верхнем углу графического окна, чтобы получить вид наложения в плане (сверху).
В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Обрезать наложение в контекстном меню.
В графическом окне появится обозначение выделения рамкой. Выберите два противоположных угла так, чтобы между ними полностью помещались объекты, которые требуется включить в область обрезки. После выбора углов цвет прямоугольной рамки меняется на красный.
Выберите второй угол, щелкните правой кнопкой мыши и выберите Завершить в контекстном меню, чтобы создать обрезку и завершить выполнение команды. Части наложения, находящиеся вне двух выбранных противоположных углов, обрезаются.

Прим.: Можно восстановить удаленные части обрезанного наложения, щелкнув правой кнопкой мыши узел наложения DWG в обозревателе и выбрав команду Удалить обрезку в контекстном меню.

Открытие наложения в AutoCAD

Иногда после размещения наложения DWG в компоновке Factory может потребоваться внести изменения в исходный файл DWG. Можно запустить AutoCAD и открыть чертеж из Autodesk Inventor с помощью команды Открыть наложение в AutoCAD. Поддерживаются все версии AutoCAD (AutoCAD, AutoCAD Architecture и AutoCAD Mechanical).

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Открыть наложение в AutoCAD в контекстном меню.
Открывается последняя использованная версия AutoCAD, и наложение отображается в графическом окне AutoCAD. Внесите необходимые изменения и сохраните файл DWG.
Вернитесь в Inventor. В обозревателе значок узла будет указывать на то, что исходный чертеж изменен и наложение DWG необходимо обновить .
Используйте команду Обновить, как описано в разделе "Обновление наложений DWG" (см. ниже).
Исходная графика DWG удаляется, и измененный файл DWG повторно накладывается на перекрытие Factory.
В обновленном наложении сохраняются все внесенные ранее изменения положения чертежа относительно оси X или Y, угла или масштаба.

Обновление наложений DWG

Между 2D-чертежом, из которого создано наложение DWG, и 3D-компоновкой Factory существует ассоциативность. Если в исходный файл чертежа вносятся изменения, их можно перенести в Inventor Factory с помощью команды Обновить.

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
В обозревателе значок узла будет указывать на то, что исходный чертеж изменен и наложение DWG необходимо обновить .
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Обновить в контекстном меню.
Исходная графика DWG удаляется, и измененный файл DWG повторно накладывается на перекрытие Factory.
В обновленном наложении сохраняются все внесенные ранее изменения положения чертежа относительно оси X или Y, угла или масштаба.

Удаление наложений DWG

Наложение чертежа можно в любое время удалить.

В обозревателе найдите узел наложения DWG. Его имя совпадает с именем исходного 2D-чертежа.
Щелкните правой кнопкой мыши узел наложения DWG и выберите команду Удалить в контекстном меню.
Наложение чертежа удаляется. Однако все компоненты, ранее привязанные к наложению, сохраняются в сборке.
