Для повышения точности проектирования дренажа можно определить данные содержимого осадков, характерные для модели. Можно использовать настраиваемые образцы формул данных или импортировать данные для создания кривой IDF для осадков. Эта кривая используется инструментами анализа для создания более точных данных об определенных ситуациях.
Пошаговые инструкции приведены в разделе Управление содержимым осадков.
- Уравнение FHWA BDE
- Шестиградусная полинома ANZ (широко используется в Австралии и Новой Зеландии)
- Табличный образец
Вы можете изменить эти формулы, переименовать их, а также импортировать данные осадков и создать собственные кривые осадков.
- австралийские осадки и полиномиальные шестиградусные данные стока (.csv)
- NOAA PFCD (.csv)
- Hydraflow (.idf) или (.stm)
Вы можете экспортировать данные осадков в Microsoft Excel, редактировать их там, после чего использовать в другой модели

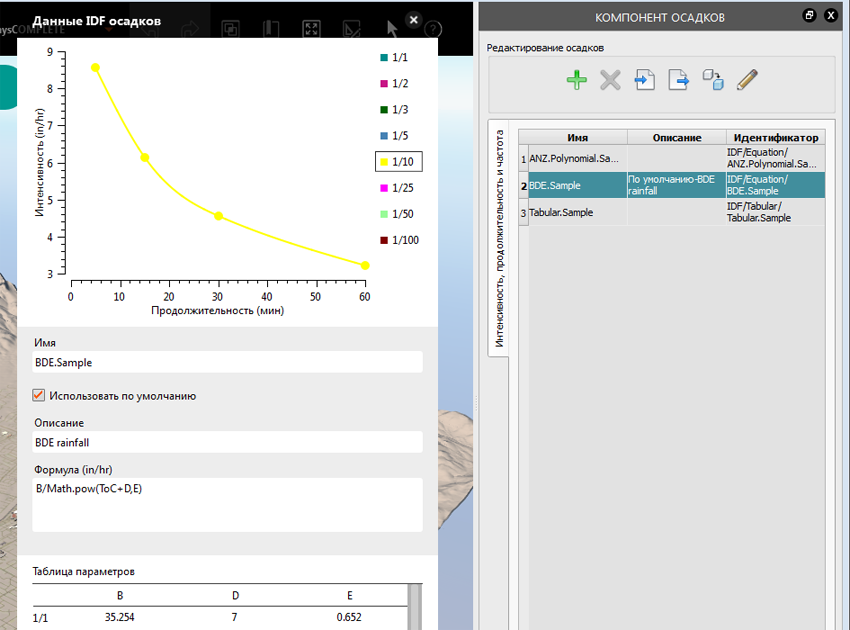

Панели «Компонент осадков» и «Данные IDF осадков»
Диспетчер содержимого осадков изначально открывается в виде вкладки вместе с Обозревателем моделей. Его можно переместить так, чтобы панель открылась в отдельном окне.
- Используйте стандартный интерфейс для добавления, удаления, импорта и экспорта файлов с данными о содержимом осадков, создания копии выбранного образца формулы компонента осадков или открытия ее на панели «Данные IDF осадков».
Также можно дважды щелкнуть мышью, чтобы открыть образец в окне «Данные IDF осадков». На панели в виде графика отображается кривая осадков IDF для каждого условия, выбранного в окне «Ежегодная вероят. превышения». Можно изменить имя имеющегося образца или задать имя для нового, добавить описание и указать уравнение. Обратите внимание на то, что можно задать текущую формулу в качестве формулы по умолчанию.
На панели эти данные также отображаются в табличной форме. Значения полей меняются в соответствии с используемой формулой. Можно работать с табличными данными для выбора кривой, наиболее подходящей для проекта.
