Вы можете использовать вертикальные манипуляторы для редактирования вертикальной геометрии проектных дорог. Чтобы использовать вертикальные манипуляторы, необходимо наклонить модель и просматривать проектные дороги под углом.
Чтобы использовать горизонтальные манипуляторы, необходимо просматривать дорогу на виде в плане.

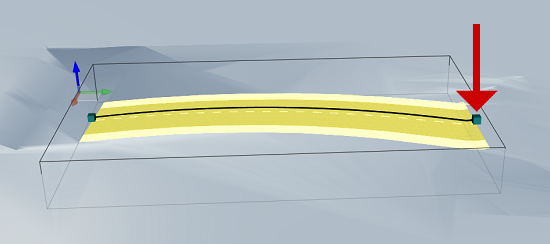

- Конечная точка: корректировка уровня начальной или конечной точки дороги.

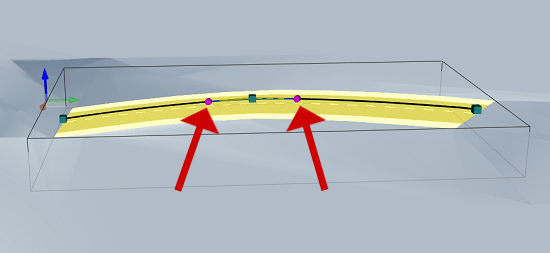

- Точка касания: изменение начальной или конечной точки вертикальной кривой. Этот манипулятор также влияет на длину кривой.

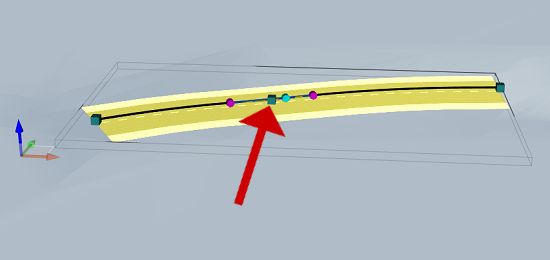

- Точки вертикального пересечения (ТВП) на модели: изменение положения и уровня ТВП. Если выбран манипулятор, направляющие указывают диапазон движения. Этот манипулятор ТВП можно перемещать только по одной оси в данный момент времени.

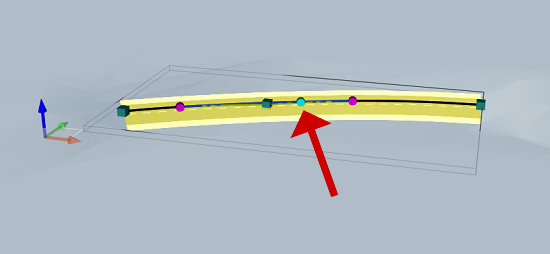

- Верхняя/нижняя точка кривой: указывает на зенит выпуклой кривой или надир вогнутой кривой. Это обозначение используется только для ссылок и не может быть перемещено как другие манипуляторы.
- Сохранение уклона прямого участка: перемещение ТВП при сохранении одного уклона прямого участка и регулировке смежного уклона прямого участка. Сохраняется радиус кривой.
- Точки вертикального пересечения (ТВП) в виде профиля: перемещение ТВП в любом направлении. Это манипулятор ТВП может изменить пикет и отметку одновременно. В виде профиля можно выбрать несколько ТВП с помощью клавиш CTRL или SHIFT, а затем одновременно переместить их.
