Определение обходимых областей

Покрытия можно импортировать и настроить их в качестве обходимых областей. Эскиз обходимых областей можно также построить с помощью панели «Оптимизация коридора» (предварительная версия). Обходимые области добавляются в виде зон стоимости при создании оптимизированного коридора дороги.

Построение эскиза обходимой области для оптимизации коридора

1. Нажмите .

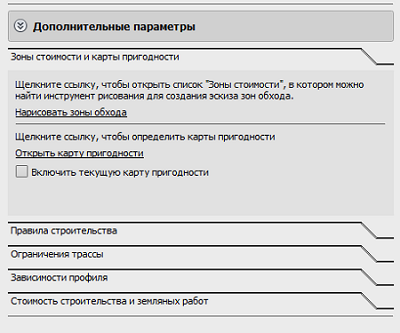

2. На панели Оптимизация коридора выберите Дополнительные параметры.
3. Нажмите кнопку Зоны стоимости и карта пригодности.

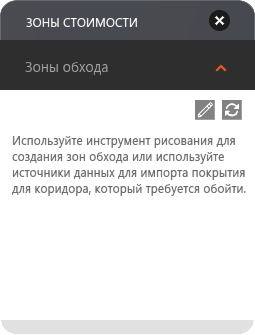

4. Щелкните «Нарисовать зоны обхода», чтобы вывести на экран карточку компонента «Зоны стоимости».

5. Нажмите на карточке компонента «Зоны стоимости», чтобы построить эскиз многоугольной обходимой области. Дважды щелкните кнопкой мыши для завершения.

Импорт обходимой области для оптимизации коридора

1. Включите предварительную версию службы «Оптимизация коридора» на главной странице InfraWorks.
2. Откройте требуемую модель или представление.
3. Импортируйте многоугольную область, которая обозначает требуемую обходимую область.
   Полигоны обходимых областей можно импортировать в файл Autodesk AutoCAD Civil 3D DWG, IMX, CityGML, LandXML, SDF, SHP или SQlite. Можно также импортировать полигоны через подключение базы данных FDO. См. раздел Импорт данных.

   Прим.: В процессе оптимизации распознаются только импортированные полигоны или области, эскиз которых создается с помощью инструмента построения эскиза областей. Чтобы обозначить обходимую область, эскиз которой уже построен в модели InfraWorks 360, экспортируйте это покрытие в файл IMX, после чего импортируйте его в модель повторно.
4. Щелкните правой кнопкой мыши источник данных, который был добавлен на панели «Источники данных» и выберите пункт «Настройка».
5. В поле Тип установите значение Области покрытия.
6. На вкладке Стоимость выберите Включить воздействие оптимизации коридора на окружающую среду и соответствующие расходы. В поле Тип обхода выберите значение Обходить.
7. Нажмите Закрыть и обновить для применения параметров к модели.
8. Нажмите .
9. Щелкните Дополнительные параметры на панели Оптимизация коридора.
10. Нажмите кнопку Зоны стоимости и карта пригодности.

    Область покрытия будет указана в списке как обходимая область.

Прим.: Просмотрите видеоролик Карты пригодности (предварительная версия) для получения дополнительных сведений об определении карт пригодности.
