Теперь просверлите отверстие диаметром 4,5 мм.
- Выберите на ленте
вкладку CAM
панель Drilling
Drill
.
Вкладка Tool
- На панели Tool щелкните кнопку
. - В библиотеке инструментов Sample Libraries > Tutorial выберите инструмент #33 - Ø4.5 mm drill.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Tool Library.
Вкладка Geometry
- Щелкните вкладку Geometry. Убедитесь, что в раскрывающемся меню Hole mode выбран пункт Selected faces и что кнопка выбора Hole faces активна.

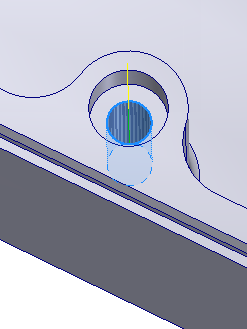

- Выберите нижнюю цилиндрическую грань последнего отверстия.
Вкладка Heights
Так как это отверстие с цековкой, цилиндр начинается немного ниже. Выполните соответствующую настройку, задав верх заготовки в качестве начала для верхней части.
- Щелкните вкладку Heights.
- В раскрывающемся меню Top Height выберите пункт Stock top.
Вкладка Cycle
- Щелкните вкладку Cycle и выберите пункт Chip breaking - partial retract в раскрывающемся меню Cycle type.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Operation или щелкните правой кнопкой мыши в графическом окне и выберите OK в отслеживающем меню.
Траектория перемещения инструмента рассчитывается и отображается в графическом окне.
Далее см. раздел Мехобработка элементов с цековкой.
