Для обработки цековки на одном отверстии размером 4,5 мм используйте метод 2D карман и инструмент с плоским концом диаметром 4 мм.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
2D карман
.
Вкладка "Инструмент"
Для погружения в предварительно просверленное отверстие для этого кармана требуется плоский инструмент диаметром менее 4,5 мм.
- На вкладке Инструмент щелкните кнопку
, чтобы открыть диалоговое окно Библиотека инструментов. - В библиотеке инструментов Библиотеки примеров > Учебное пособие выберите инструмент № 5 — фреза с плоским торцом Ø4 мм.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- Щелкните вкладку Геометрия. Убедитесь в том, что кнопка Выбор кармана активна.

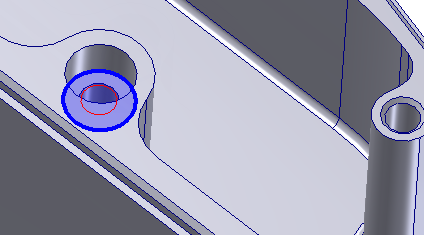

- Выберите ребро в нижней части отверстия с цековкой.
Вкладка "Проходы"
На вкладке Проходы измените значения следующих параметров и оставьте для всех остальных параметров значения по умолчанию.
- Установите для параметра Макс. шаг значение 0,5 мм
- Снимите флажок Припуск.
Вкладка "Связки"
Чтобы убедиться, что инструмент погружается в центре отверстия, отключите подвод.
- Щелкните вкладку Связки.
- Разверните группу Подводы и переходы и снимите флажок Подвод (вход).
- Задайте для параметра Расстояние линейного отвода значение 0,0 мм
- Задайте для параметра Радиус горизонт. отвода значение 1,0 мм
- Разверните группу Наклон и выберите пункт Врезание в раскрывающемся меню Тип наклона:.
Теперь следует немного откорректировать отвод для достижения более плавного выхода.
Наконец, выполните погружение инструмента в предварительно просверленное отверстие.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Траектория перемещения инструмента должна выглядеть, как показано на изображении ниже.
Далее см. раздел Обработка зенкованных отверстий.
