Следующий шаг заключается в обработке двух цекованных отверстий в левом и правом верхних углах детали.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
Растачивание
.
Вкладка "Инструмент"
- На вкладке Инструмент щелкните кнопку
и выберите в библиотеке инструмент № 2 — фреза с плоским торцом Ø8 мм. - Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- Щелкните вкладку Геометрия. Кнопка Выбор круговых граней должна быть активной. Выберите цилиндрические грани двух отверстий с наибольшим диаметром в верхних углах детали.
- При необходимости увеличьте масштаб изображения и щелкните в любом месте цилиндрической поверхности верхнего большого отверстия.
- Повторите действия для выбора другого отверстия в противоположном углу.
Вкладка "Проходы"
- Щелкните вкладку Проходы. Здесь выполняется управление расчетом спиральной траектории перемещения инструмента.
- Задайте в поле Шаг значение 2,0 мм
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента нажмите кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

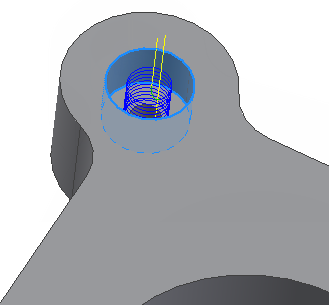

Траектория перемещения инструмента рассчитывается и отображается в графическом окне.
Далее см. раздел Сверление отверстий.
