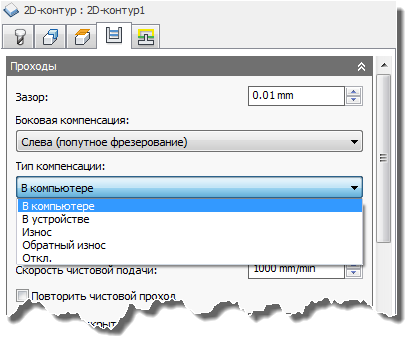

Тип выполненной компенсации можно выбрать в раскрывающемся менюТип компенсации на вкладке Проходы в диалоговом окне 2D контур.
Изменение параметра Тип компенсации
При отображении предварительного просмотра траектории перемещения инструмента в Inventor HSM всегда показана рассчитанная траектория перемещения инструмента (например, без компенсации). В режимах моделирования и проверки показана траектория перемещения инструмента с компенсацией, как она будет выполнятся на станке с ЧПУ.
В компьютере
Компенсация инструмента вычисляется автоматически в Inventor HSM на основе выбранного диаметра инструмента. Выходные данные постобработки содержат непосредственно траекторию с компенсацией, а не коды G41/G42.
Предварительный просмотр
Моделирование
В устройстве
Компенсация инструмента не вычисляется, но коды G41/G42 являются выходными данными, позволяющими оператору задать объем компенсации и износ на устройстве управления инструментом.
Предварительный просмотр
Моделирование
Износ
Аналогичен параметру В компьютере, но также позволяет выводит коды G41/G42. Это позволяет оператору скорректировать износ инструмента на устройстве управления путем ввода разницы в размере инструмента в виде отрицательного числа.
Предварительный просмотр
Моделирование
Обратный износ
Идентичен параметру Износ, но корректировка износа вводится в виде положительного числа.
Выкл.
Компенсация радиуса не выполняется. Центр инструмента следует по выбранной геометрии.
Предварительный просмотр
Моделирование
