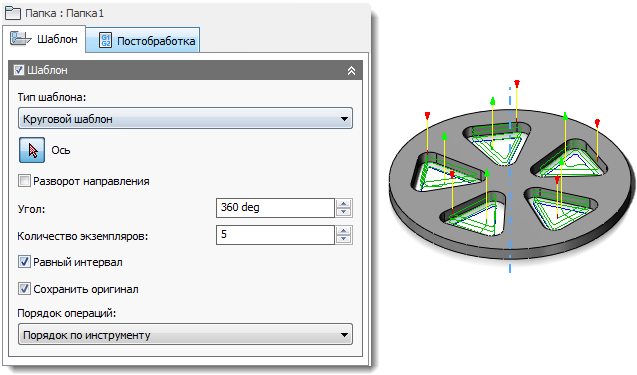

Пример траектории перемещения инструмента при использовании кругового массива
Создание кругового массива
Чтобы создать круговой массив, выполните следующие действия.
- Начните с создания операций для отдельного элемента или детали, которую требуется использовать в качестве массива.
- Добавьте операции в новую папку Обозревателя CAM, щелкнув правой кнопкой мыши и выбрав в контекстном меню пункт Добавить в новый массив.
- Появится диалоговое окно операции Массив. Выберите пункт Круговой массив в раскрывающемся меню Тип массива.
- Щелкните кнопку Ось и выберите ось, вокруг которой должны выполняться операции. Если ось невидимая, возможно, ее придется выбрать в Обозревателе моделей Inventor.
- При необходимости установите флажок Разворот направления, чтобы изменить направление массива.
- В поле Угол введите градусы (по умолчанию используется значение 360 градусов) и установите флажок Равный интервал. Это позволит распределить экземпляры массива в заданном диапазоне угла. Кроме того, можно измерить угол между двумя элементами и ввести это значение в данном поле.
- В поле Число экземпляров введите значение 5. При этом окно предварительного просмотра обновится и для каждого экземпляра отобразится траектория перемещения инструмента.
- И наконец, в раскрывающемся менюПорядок операций выберите, необходимо ли сохранить порядок операций в массиве или изменить его в соответствии с инструментом или операцией.
