Следующая операция обрабатывает наружную резьбу (M20 x 2,5) на передней детали поворотной цапфы. Метод Резьба используется для формирования траектории перемещения инструмента для операций нарезания резьбы.
- Выберите на ленте
Вкладка CAM
панель "Точение"
Резьба
.
Вкладка "Инструмент"
- На вкладке Инструмент нажмите кнопку
. - Нажмите кнопку
, чтобы добавить новый инструмент для нарезания резьбы. - На вкладке Пластина выберите элемент Резьба в раскрывающемся меню Тип. Затем выберите Полный треугольный профиль ISO в раскрывающемся меню Форма для пластины. Задайте для параметра Шаг резьбы значение 2,5 мм (M20 x 2,5). Остальные значения по умолчанию остаются без изменения.
- На вкладке Патрон в раскрывающемся меню Стиль выберите патрон Прямое нарезание резьбы со значениями по умолчанию.
- Нажмите кнопку
, чтобы создать инструмент. - Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- Щелкните вкладку Геометрия.

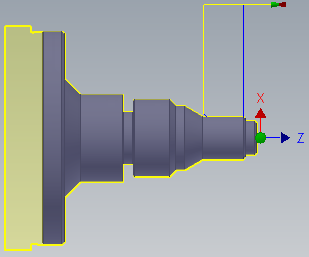

- Нажмите кнопку Резьбовые грани и выберите грань детали (как показано ниже), где требуется выполнить нарезание резьбы.
Выбранная грань резьбы
Поскольку резьба не покрывает всю выбранную область, необходимо определить ограничение для операции.
- Включите группу Ограничение.
- Установите для параметра Смещение передней части заготовки значение 0 мм.
- Установите для параметра Смещение задней части заготовки значение −2 мм.
Вкладка "Проходы"
- Щелкните вкладку Проходы.
- Выберите Правосторонняя в раскрывающемся меню Направление резьбы.
- Установите для параметра Длина резьбы значение 2 мм.
- Измените значение параметра Шаг резьбы на 2,5 мм.
- Поскольку резьба не заканчивается канавкой, необходимо установить флажок Плавное выведение резьбового конца, чтобы плавно вывести резьбовой конец.
- В поле Количество шагов понижения задайте значение 8.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.
Перейдите к разделу Обрезка детали.
