Создание настройки для токарной обработки

Начните изучение токарной обработки с настройки некоторых распространенных параметров.

1. Выберите на ленте вкладку CAM панель "Работа" Настройка .

Отобразится диалоговое окно операций Настройка с активной вкладкой Настройка.

Вкладка "Настройка"

1. В группе Настройка выберите Обточка или фрезерование/токарная обработка в раскрывающемся меню Тип операции.
2. Выберите в группе Рабочая система координат (РСК) параметр Перед заготовки в раскрывающемся меню Начало координат.

Вкладка "Заготовка"

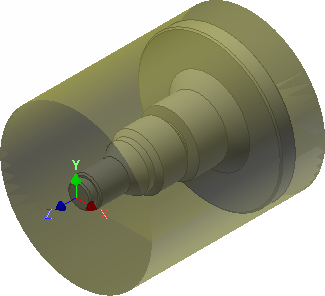

1. Перейдите на вкладку Заготовка в верхней части диалогового окна Операция.
2. Выберите пункт Цилиндр фиксированного размера в раскрывающемся меню Режим.
3. Задайте в поле Диаметр значение 105 мм.
4. Задайте в поле Длина значение 120 мм.
5. Выберите Смещение спереди в раскрывающемся меню Положение модели.
6. В поле Смещение установите значение 2 мм.
7. Измените значение в поле Округлить до ближайшего на 0,1 мм.
8. Щелкните кнопку или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню, чтобы выйти из окна Настройка и закрыть диалоговое окно Операция.

Перейдите к разделу Обточка цилиндрической заготовки.
