Используйте метод Грань, чтобы обработать переднюю сторону заготовки.
- Выберите на ленте
Вкладка CAM
панель "Точение"
Грань
.
Будет создана новая операция обточки, откроется диалоговое окно Операция, в котором можно изменить отдельные параметры управления траекторией перемещения инструмента, а также выбрать фактическую геометрию для обработки.
Все вкладки диалогового окна Операция разделены на несколько групп. В процессе работы над данным учебным пособием необходимые параметры изменяются в каждой соответствующей группе.
Вкладка "Инструмент"
- На вкладке Инструмент нажмите кнопку
. - При этом откроется диалоговое окно Библиотека инструментов, в котором можно выбрать один из существующих инструментов в библиотеке или создать новый инструмент.
- В библиотеке инструментов Библиотека примеров > Примеры токарных инструментов выберите инструмент № 1 — CNMT09T308.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- Щелкните вкладку Геометрия.
По умолчанию операция обточки обрабатывает всю переднюю сторону заготовки. Именно это действие требуется в рамках данной операции, поэтому нет необходимости определять ограничения или модели.
Вкладка "Радиусы"
- Перейдите на вкладку Радиусы.

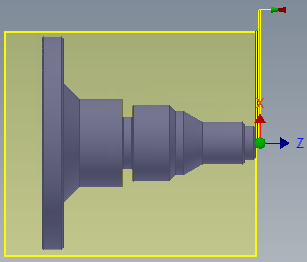

- Отобразится предварительный просмотр границ радиусов.
- Подтвердите настройки по умолчанию.

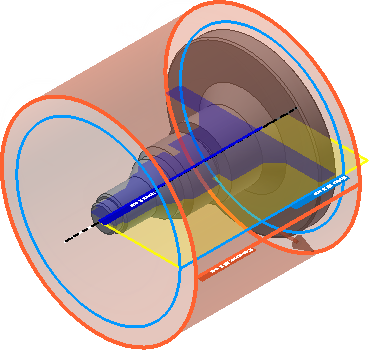

Предварительный просмотр границ радиуса для операции обточки
Вкладка "Проходы"
С помощью параметров в группе Проходы осуществляется управление фактическим расположением траектории перемещения инструмента при обточке.
- Щелкните вкладку Проходы.
- Установите флажок Несколько проходов.
- В поле Количество шагов задайте значение 2.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.
Перейдите к разделу Токарная обработка профиля.
