Гребешковая обработка пологих областей

Создайте постоянную траекторию перемещения инструмента для гребешковой обработки неглубоких областей бобышки.

1. Выберите на ленте вкладку CAM панель "3D фрезерование" Гребешковая .

Вкладка "Инструмент"

Оставьте выбранным предыдущий инструмент № 20 — сферическая фреза Ø10 мм. Оставьте все прочие параметры на данной вкладке без изменений.

Вкладка "Геометрия"

В этой операции необходимо ограничить обработку пологими областями. Это можно сделать, ограничив диапазон значений уклона.

1. Щелкните вкладку Геометрия.
2. Установите флажок Уклон.
3. Задайте в поле Из угла уклона значение 0 градусов
4. Задайте в поле До угла уклона значение 65 градусов
Прим.: Обработка от 0 градусов (по горизонтали) до 65 градусов от горизонтали гарантирует, что в зоне перехода между этой и предыдущей операцией на участках с больших углом не остается излишков материала, а также что инструмент начинает движение в уже обработанных областях.

Кроме того, заданный угол уклона содержит плоскую грань в основании детали, которая тем не менее обрабатывается позже с помощью метода горизонтальной чистовой обработки до нулевого припуска.

Чтобы избежать обработки плоского основания детали, можно выбрать его в качестве поверхности, которой следует избегать. Дополнительные сведения см. в разделе справки Inventor HSM Избежание поверхностей.

5. Установите флажок Избегать/затрагивать поверхности.

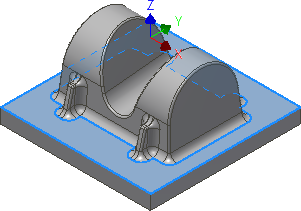

6. Нажмите кнопку Избегать/затрагивать поверхности и выберите плоскую грань в основании детали.





Вкладка "Проходы"

1. Щелкните вкладку Проходы.
2. Задайте в поле Допуск значение 0,02 мм
3. Задайте в поле Шаг значение 1 мм
4. Установите флажок Припуск. И снова используйте значения по умолчанию 0,1 мм.

Запуск расчета

1. Для автоматического запуска расчета траектории перемещения инструмента нажмите кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

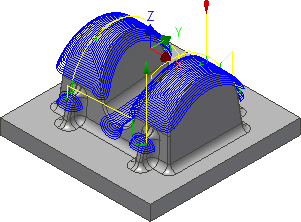

Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.

Далее см. раздел Использование гребешковой обработки для операции чистовой обработки.
