Далее необходимо обработать профиль детали, призванную удалить большую часть лишнего материала. Для этого следует применить метод Профиль, используя тот же инструмент, который использовался в предыдущей операции.
- Выберите на ленте
Вкладка CAM
панель "Точение"
Профиль
.
Вкладка "Инструмент"
- На вкладке Инструмент нажмите кнопку
. - Предыдущий инструмент № 1 — CNMT09T308 должен быть по-прежнему выбран.
- Установите флажок Разрешить нарезание канавки.
Вкладка "Геометрия"
Необходимо продлить обработку чуть дальше оборотной стороны детали, чтобы очистить область отрезания и сопряжение. Следует определить ограничение, чтобы расширить операцию за границы детали.
- Щелкните вкладку Геометрия.
- Включите группу Ограничение.
- Выберите для параметра Смещение задней части заготовки значение -5 мм.
Вкладка "Проходы"
- Щелкните вкладку Проходы.
- Установите флажок Чистовые проходы.
- Включите группу Черновые проходы.
- Задайте в поле Максимальный черновой шаг понижения значение 2 мм.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

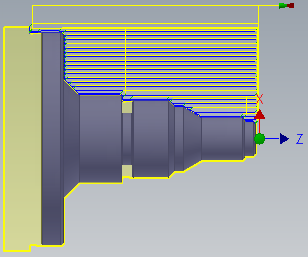

Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.
Перейдите к разделу Обработка канавки.
