Далее необходимо обработать центральную канавку и очистить углы. Это обусловлено тем, что в ходе предыдущей операции в этих областях остался материал из-за углового радиуса использованной пластины. Можно выполнить обе задачи в рамках одной операции, используя метод Канавка, чтобы удалить лишний материал.
- Выберите на ленте
вкладку CAM
панель "Точение"
Канавка
.
Вкладка "Инструмент"
- На вкладке Сервис выберите
, чтобы открыть Библиотеку инструментов. - Нажмите кнопку
, чтобы добавить новый инструмент. - На вкладке Пластина выберите элемент Нарезание канавки в раскрывающемся меню Тип. Затем выберите Площадь в раскрывающемся меню Форма, чтобы задать режущую кромку инструмента, и введите следующие значения.
- Угловой радиус: 0,25 мм
- Ширина канавки: 2,5 мм
- Ширина: 2,2 мм
Остальные значения по умолчанию остаются без изменения.
- На вкладкеПатрон выберите элемент Внешняя канавка в раскрывающемся меню Стиль.
- Задайте в поле Длина головки значение 50 мм.
- На вкладке Настройка выберите Центр вставки в раскрывающемся меню Компенсация.
- Нажмите кнопку
, чтобы выбрать инструмент для операции и закрыть диалоговое окно. Этот инструмент будет использоваться в последующих операциях разделения. - Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
Теперь удалите материал, который не был удален при выполнении предыдущей операции.
- Щелкните вкладку Геометрия.
- Включите группу Дообработка.
Вкладка "Проходы"
Параметры в группе Проходы определяют способ расчета траектории перемещения инструмента.
- Щелкните вкладку Проходы.
- Установите флажок Чистовые проходы.
- Включите группу Черновые проходы.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

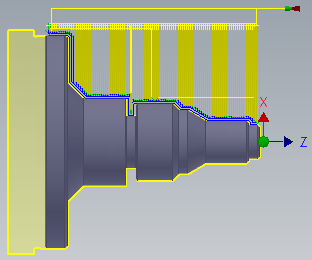

Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.
Перейдите к разделу Нарезание наружной резьбы.
