Пример траектории перемещения инструмента при использовании массива дублирования
Создание массива дублирования
Чтобы создать массив дублирования, выполните следующие действия.
- Начните с создания операций для отдельного элемента или детали, которую требуется использовать для формирования массива.
- Добавьте операции в новую папку, щелкнув правой кнопкой мыши и выбрав в контекстном меню пункт Добавить в новую папку.
- Щелкните созданную папку правой кнопкой мыши и выберите в контекстном меню пункт Новый массив, чтобы открыть диалоговое окно Массив.
- Выберите пункт Массив дублирования в раскрывающемся меню Тип массива.
- Нажмите кнопку Источники выберите вершину (точку), грань или систему координат. Выбранные элементы должны располагаться на дублируемой геометрии или рядом с ней.
Прим.: Рекомендуется выбирать грань или систему координат. В случае если экземпляры расположены на разных видах инструмента или поворотах вида, выбирать грань или систему координат нужно обязательно.

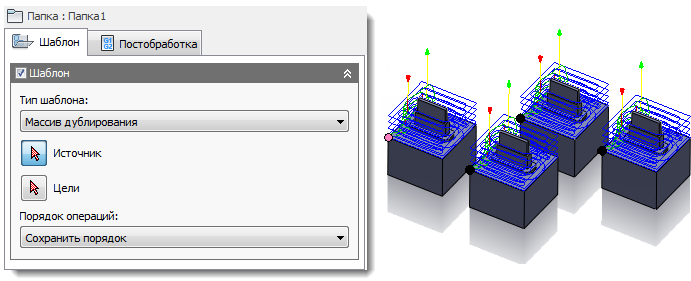

Выбор вершин (точек) в качестве источника
- Нажмите кнопку Цели и выберите соответствующую вершину (точку), грань или систему координат для каждого необходимого экземпляра операции. Необходимо, чтобы выбранная вершина (точка), грань или система координат была эквивалентна выбранному источнику, поскольку на ее основе будет выполняться размещение экземпляров.

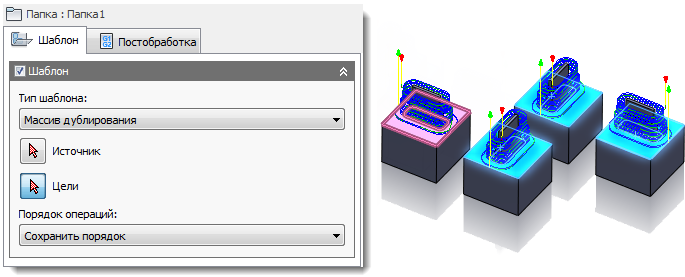

Выбор граней в качестве целей. Обратите внимание, что две детали повернуты.
- И наконец, в раскрывающемся менюПорядок операций выберите, необходимо ли сохранить порядок операций в массиве или изменить его в соответствии с инструментом или операцией.
