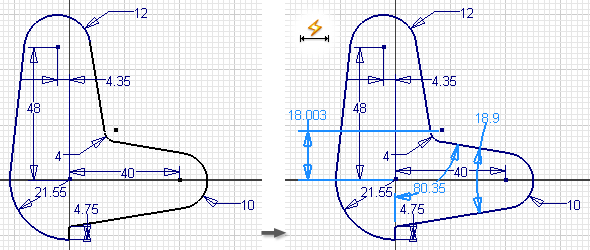

Команда "Автоматические размеры и зависимости" автоматически применяет отсутствующие размеры и зависимости для выбранной геометрии эскиза.
Для добавления только необходимых размеров используйте команду "Размеры". После этого можно рассчитать оставшиеся размеры и зависимости эскиза с помощью команды "Автоматические размеры и зависимости".
- На эскизе выберите вкладку "Эскиз"
панель "Зависимость" Автоматические размеры и зависимости
. Открывается диалоговое окно "Автонанесение размеров", и активным по умолчанию становится инструмент выбора кривых.
В поле "Необходимо размеров" отображается количество размеров и зависимостей, необходимых для полной зависимости эскиза. Если отменить нанесение размеров или наложение зависимостей, общее число сокращается.
- (Необязательно) В диалоговом окне "Автонанесение размеров" снимите один из следующих флажков:
- Размеры. Автоматическое нанесение размеров на выбранную геометрию. Опция по умолчанию включена. Снимите флажок, чтобы исключить размеры.
- Зависимости. Автоматическое наложение зависимостей на выбранную геометрию. Опция по умолчанию включена. Снимите флажок, чтобы исключить зависимости.
- В графическом окне выберите геометрию, для которой требуется автоматическое наложение зависимости и размера. Совет: Для автоматического нанесения размеров и зависимостей на весь эскиз не выбирайте никакую геометрию.
- Щелкните, чтобы выполнить одно из следующих действий.
- "Применить". Добавьте размеры и зависимости.
- "Удалить". Удаление автоматически добавленных размеров и зависимостей из геометрии эскиза. Размеры или зависимости можно удалять, только если установлен соответствующий флажок.
- "Готово". Завершение команды и закрытие диалогового окна.
Прим.: Поле "Необходимо размеров" обновляется по мере добавления и удаления размеров и зависимостей.
Демонстрационный ролик по использованию автоматических размеров и зависимостей
