Интерактивное размещение закрепленных рабочих точек путем перемещения в плоскости, перемещения по осям или вращения, свободного перемещения или ввода значений вдоль осей X, Y и Z.
Перемещение выполняется с помощью выбранной области триады.
При создании или изменении закрепленной рабочей точки в детали или 3D-эскизе вызывается команда "3D-перенос/вращение". При отображении триады выберите или перетащите ее сегмент, чтобы указать требуемый тип трансформации, или щелкните ее, чтобы открыть диалоговое окно. В данном диалоговом окне вводятся координаты для указания точного местоположения закрепленной рабочей точки.
Кроме ввода координат можно перетаскивать триаду. Координаты X, Y и Z динамически обновляются в диалоговом окне.

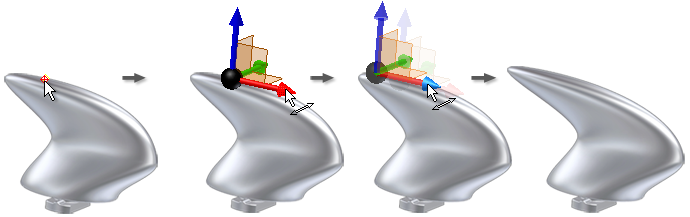

На следующем рисунке команда "3D перемещение/поворот" используется для перемещения рабочей точки, поглощенной элементом "Лофт до точки".
Перемещение возможно только параллельно осям детали. С целью выравнивания направления последующих перемещений инструмент "3D перемещение/поворот" можно вращать относительно любой оси.
Цвета осей в триаде "3D-перенос/вращение"
При вращении триады осей цвета облегчают идентификацию. Цвета соответствуют стандартным цветам основных осей детали:
- Красный - оси Х.
- Зеленый - оси Y.
- Синий - оси Z.
При настройке цветов системы или тройки осей возможно их несоответствие цветам осей детали.
При вращении триады она перестает соответствовать осям детали. Основные оси всегда указаны в нижнем левом углу графической области.
Функции сечений триады
При первой активизации триады сфера в ее начале совпадает с нужной геометрией вставки или редактирования закрепленной рабочей точки. Щелкните по области триады или перетащите, чтобы указать тип требуемого преобразования. Открывается диалоговое окно "ЗD перемещение/поворот" с контекстной информацией о выбранной трансформации. При выборе других сегментов триады можно перетащить их мышью или ввести точные выбранные значения координат или углов.
- Стрелки
-
Перемещение тройки осей и выбранной рабочей точки вдоль оси.
- Оси
-
Поворот тройки осей и выбранной рабочей точки вокруг оси координат.
- Плоскости
-
Перемещение тройки осей и выбранной рабочей точки в выбранной плоскости.
- Сфера
-
Свободное перемещение в плоскости вида. Перетащите мышью активную плоскость вида в любом направлении или введите координаты. После ввода координат в диалоговом окне невозможно выполнить перетаскивание, поскольку триада не находится в активной плоскости вида.
