Настройка свойств размеров и допусков для документа

Можно указать, как размеры будут по умолчанию отображаться в текущем документе Inventor.

Аналогичным образом можно указать допуск по умолчанию для отдельных документов.

Можно задать параметры размеров и допусков по умолчанию в диалоговом окне "Параметры документа", но они также доступны в диалоговом окне "Свойства размера".

Настройка свойств размеров, используемых по умолчанию

1. Выберите вкладку "Сервис" панель "Параметры" "Параметры процесса моделирования" .
2. На вкладке "Единицы" в диалоговом окне "Параметры документа" в списке "Отображение размеров модели" выберите степень точности, которую необходимо применить к размерам:
   • "Точность для линейных размеров". Указание количества десятичных знаков в линейных размерах.
   • "Точность для угловых размеров". Указание количества десятичных знаков в угловых размерах.
3. В списке "Отображение размеров модели" также укажите, как размеры должны выглядеть в эскизах.

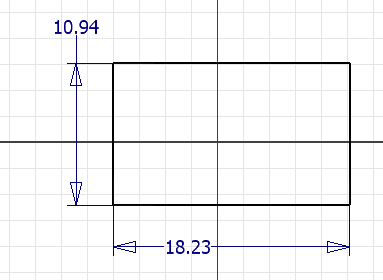

   • "Как значения". Отображение номинального размера.

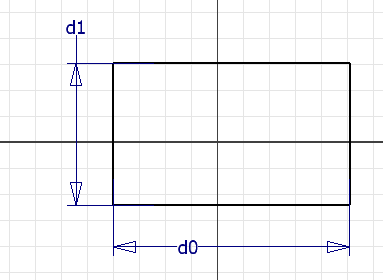

   • "Как имена". Отображение размерного параметра.

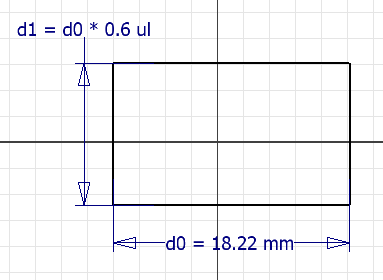

   • "Как выражения". Отображение размера в виде формулы.

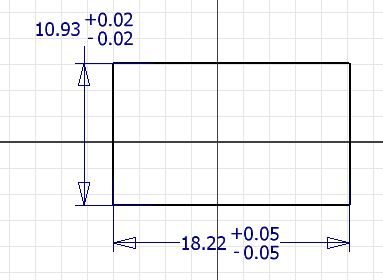

   • "С допусками". Отображение допусков.

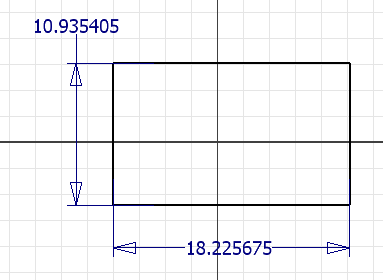

   • "Точные значения". Отображение значения размера без учета точности.

4. Нажмите кнопку "Применить", чтобы применить настройки и продолжить работу в диалоговом окне "Параметры документа", или кнопку "ОК", чтобы завершить работу с командой и закрыть окно.
   Прим.: Свойства размеров можно также открывать и изменять, щелкнув правой кнопкой мыши любой из размеров в эскизе и выбрав "Свойства размера". В диалоговом окне "Свойства размера" перейдите на вкладку "Параметры процесса моделирования".

Настройка допуска по умолчанию

1. Выберите вкладку "Сервис" панель "Параметры" "Параметры процесса моделирования" .
2. На вкладке "Допуски по умолчанию" диалогового окна "Параметры процесса моделирования" выберите одно или оба из следующих действий:
   • "Стандартные значения допусков". Используются значения точности и допуска, установленные на этой вкладке при создании размеров. С помощью полей "Линейный" и "Угловой" можно применить настройки допуска к размерам с определенной точностью.
   • "Экспорт стандартных значений допуска". Экспорт размеров в чертежи со значениями точности и допусков, установленными на данной вкладке. Чтобы применить настройки допуска к размерам с определенной точностью, щелкните поля "Линейный" и "Угловой".
3. Нажмите кнопку "Применить", чтобы применить настройки и продолжить работу в диалоговом окне "Параметры документа", или кнопку "ОК", чтобы завершить работу с командой и закрыть окно.
   Все размеры в документе детали, не имеющие допуск, обновляются с учетом измененных значений.

   Прим.: Примечание. Можно открыть и изменить настройки допуска для документа, щелкнув правой кнопкой мыши любой из размеров в эскизе и выбрав "Свойства размера". В диалоговом окне "Свойства размера" перейдите на вкладку "Параметры процесса моделирования".
