Изменение ориентации вида

Можно задать ориентацию по стандартному виду или по смежной грани, повернуть вид по орбите, использовать анимированные переходы, повернуть вид грани, изучить объект с разных сторон и многое другое.

Изменение ориентации текущего вида. Предварительно определенная ориентация

• Щелкните грань, ребро или угол инструмента "Видовой куб".

Изменение ориентации для смежной грани

Прим.: В качестве текущего вида должен быть установлен вид грани.
• Нажмите один из треугольников, которые отображаются возле ребер инструмента "Видовой куб".


  Каждый треугольник позволяет перейти к одному из смежных видов граней, как в этом примере.



Поворот модели по орбите

• Щелкните инструмент "Видовой куб" и, удерживая нажатой левую кнопку мыши, перетащите его в направлении, в котором модель нужно повернуть по орбите.

С анимированными переходами

1. Щелкните инструмент "Видовой куб" правой кнопкой мыши и выберите пункт Параметры видового куба.
2. В окнеРедактор параметров на странице Видовой куб в узле Интерфейс установите флажок Использовать анимированные переходы при переключении видов.

   Если флажок установлен, то при нажатии на заранее заданную область инструмента "Видовой куб" переход от одного вида к другому будет сопровождаться анимацией.

3. Нажмите "OK".

Поворот вида грани

Прим.: Убедитесь, что отображается вид грани.
• Щелкните одну из стрелок поворота, которые отображаются справа над инструментом "Видовой куб".

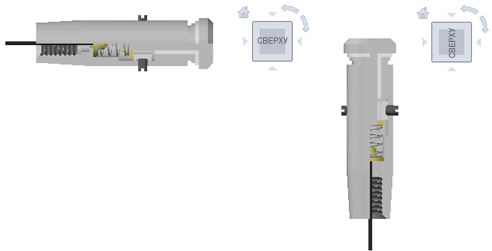

  Стрелка влево поворачивает вид на 90 градус против часовой стрелки, стрелка вправо — на 90 градусов по часовой стрелке.



Изучение объектов

1. В модели выделите один или несколько объектов для определения точки центра вида.
2. Щелкните по одной из предустановленных областей видового куба или нажмите и перетащите видовой куб, чтобы изменить ориентацию вида модели.

   Видовой куб изменит ориентацию вида модели в соответствии с центральной точкой выбранных объектов.

Автоматическое вписывание модели в вид

1. Щелкните правой кнопкой мыши видовой куб и выберите "Параметры".
2. В диалоговом окне "Параметры видового куба" для параметра "При нажатии на видовой куб" выберите "Вписывать в вид при его изменении".

   Когда параметр выбран, можно щелкнуть стандартную область инструмента "Видовой куб" для изменения ориентации модели и вписать модель в границы окна.

3. Нажмите кнопку "ОК".

Задание вида спереди

• Щелкните правой кнопкой мыши инструмент ViewCube и нажмите "Установить текущий вид в качестве вида спереди".

Прим.: Сначала необходимо ориентировать вид. Используйте конструкторский вид, чтобы можно было определить, что считается передней частью модели с верхней частью, направленной вверх. Затем выберите параметр "Установить текущий вид в качестве вида спереди".

Восстановление вида спереди

• Щелкните правой кнопкой мыши ViewCube и выберите "Сброс вида спереди".

Установка исходного вида

• Щелкните правой кнопкой мыши видовой куб и выберите "Установить текущий вид в качестве исходного".

Изменение ориентации модели для возврата к исходному виду

• Щелкните правой кнопкой мыши по видовому кубу и выберите "К исходному".

Применение сохраненного исходного вида к текущему виду

• Правой кнопкой мыши щелкните "Исходный вид" () над видовым кубом.
