Чертежи

Виды чертежей с быстрой прорисовкой для больших сборок

Все данные режима "Экспресс" в сборке применяются к точным и растровым видам для создания более быстрого предварительного просмотра и размещения вида.

Прим.: Сборки и детали из предыдущих версий необходимо перенести в Inventor 2015.

Если при создании видов чертежа выбрать параметр "Только растровый вид", то виды больших сборок, содержащих данные режима "Экспресс", создаются практически мгновенно.

Прим.: Для значительного повышения производительности необходимо перенести детали и сборки в последнюю версию. Кроме того, рост производительности зависит от размера модели.

Быстрое открытие файлов чертежей

Новый параметр Быстрое открытие в диалоговом окне "Параметры открытия файла" позволяет быстро открывать файлы. При выборе параметра Быстрое открытие не выполняется поиск или разрешение каких-либо файлов, на которые в чертеже есть ссылки. Чертеж открывается так, как если бы в нем не было ссылок на файлы. Можно вносить изменения и сохранять их.

Укороченные размеры

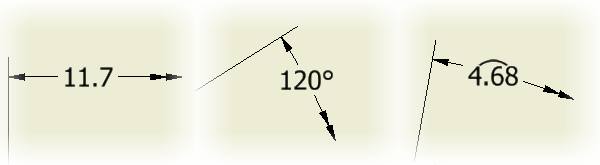

Создание укороченных линейных размеров, угловых размеров или размеров длины дуги. Запустите команду "Размеры", выберите две контрольные линии или кромки или выберите дугу, а затем щелкните правой кнопкой мыши для отображения меню. В списке типов размеров выберите требуемый тип укороченных размеров и нанесите размер на чертеж.

Щелкните для получения дополнительных сведений

Дополнительное повышение производительности

Доступ к инструментам редактирования при двойном щелчке по номеру позиции

Дважды щелкнув номер позиции, можно отредактировать его, переопределить объекты номера позиции, а также отредактировать или переопределить отображаемое значение.

Перемещение разделенной таблицы на другой лист

Разделенные таблицы чертежа (общую таблицу, таблицу отверстий и списки деталей) можно переместить на другой лист с помощью дерева обозревателя.

Сохранение автоматической сортировки списка деталей

В диалоговое окно "Сортировка списка деталей" добавлен новый параметр "Автосортировка при обновлении". При его выборе параметры сортировки сохраняются для определенного списка деталей. Параметр применяется при нажатии кнопки "ОК" в диалоговом окне. После активации параметра "Автосортировка при обновлении" необходимости в ручной сортировке таблицы после добавления или удаления элементов не будет.

Определение ссылки на ассоциативный лист вида чертежа в метках вида

Если виды в разрезе (сечение/детализация) были перемещены на другой лист, то теперь необходимый лист можно легко найти. Окно "Свойства метки вида" теперь содержит ИМЯ РОДИТЕЛЬСКОГО ЛИСТА и НОМЕР РОДИТЕЛЬСКОГО ЛИСТА. Значение строки обновляется при перемещении родительского вида на другой лист или при изменении имени или номера листа

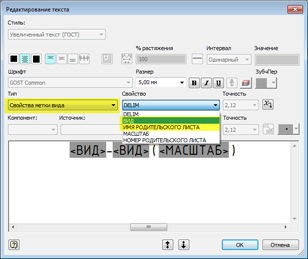

Эти свойства активируются при добавлении или редактировании метки вида и выборе значений <ИМЯ РОДИТЕЛЬСКОГО ЛИСТА> и <НОМЕР РОДИТЕЛЬСКОГО ЛИСТА>.

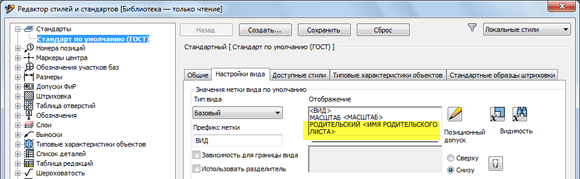

Это свойство также добавляется к метке вида по умолчанию в диалоговом окне "Редактор стилей и стандартов" "Стандарт" "Настройки вида" "Отображение".
