Исключительные возможности моделирования в Inventor 2015 достигаются за счет специализированных, эффективных дополнений в среде 3D-моделирования в качестве основной темы. Также предоставляется мощный пакет улучшений по предложениям пользователей в других рабочих средах, как для новичков, так и для опытных специалистов по моделированию. Имеются инструменты для непосредственного редактирования и моделирования произвольных форм, а также быстрые способы создания и изменения связей эскиза.
| Непосредственное моделирование | Обучение | Новые возможности рабочего процесса |
|---|---|---|
|
|
|
|
|
Многочисленные улучшения:
|
Упрощение моделирования благодаря функциям непосредственного редактирования, создания произвольных форм и эскизов

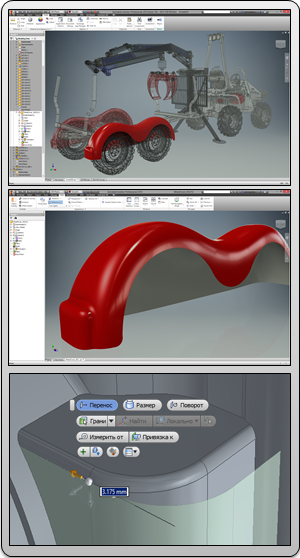

Непосредственное редактирование
- Быстрое и точное изменение геометрии параметрических деталей и деталей элементов в сложных моделях.
- Изменение данных импортированного базового твердого тела.
- Перед внесением исправлений для исследования вариантов. Изучайте варианты переработки деталей в контексте родительской сборки. Выполняйте выравнивание геометрии активной детали с геометрией из других деталей (неассоциативных).
Произвольная форма
- Объединяйте инструменты произвольной формы с параметрическими моделями и внедряйте моделирование произвольных форм, когда потребуется. Используйте команду "Соответствие ребра" для изменения тела произвольной формы в соответствии с геометрией существующей модели или эскиза.
- Новые инструменты создания произвольных форм позволяют выполнять концептуальное моделирование. Можно создавать примерные формы, в которых размер и форма еще не определены.
Новые инструменты и настройки зависимостей
Приводите эскизы в форму быстрее и эффективнее. Новая функция "Режим отмены" упрощает процесс изменения геометрий, для которых уже заданы зависимости. Улучшенные параметры отображения, формирования и удаления позволяют упростить управление зависимостями.
Новая команда "Настройки зависимостей" обеспечивает доступ ко всем настройкам, связанным с зависимостями 2D-эскиза.

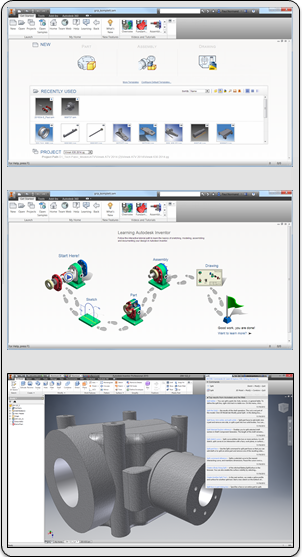

Улучшенные процессы начала работы и обучения
Новая среда и инструменты делают обучение более простым и быстрым.
Главная страница Inventor работает как персональный пульт управления и обеспечивает централизованный запуск и редактирование файлов, а также доступ к Справке и обучению.
Корпоративную веб-страницу можно открыть с главной страницы Inventor. Используйте корпоративную веб-страницу для обеспечения связи с библиотекой.
Ресурсы для обучения также доступны на главной странице Inventor. Новое учебное пособие освещает часто используемые рабочие процессы и закладывает прочный фундамент навыков. Новые интерактивные учебные пособия рассказывают об основах работы с эскизами, деталями, сборками и чертежами. Увлекательные упражнения способствуют более глубокому изучению.
Новые возможности поиска повышают производительность. Все компоненты, поставляемые Autodesk, размещены буквально под рукой, для быстрого и легкого доступа. Функция предварительного просмотра отображает результаты поиска команд, справочных статей, материалов поддержки, дискуссионных групп, видеоматериалов на YouTube и записей в блогах.

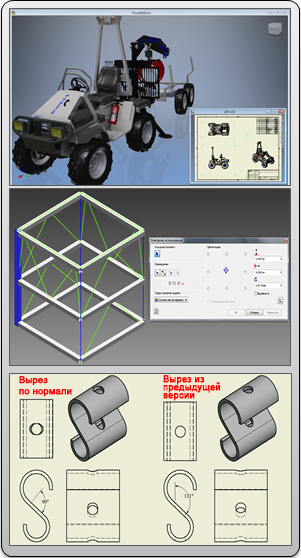

Усовершенствования рабочего процесса
Усовершенствования затрагивают:
Детали
- К функции сдвига добавлен угол закручивания.
- Для отверстий доступна стандартная глубина резьбы.
- Улучшены диалоговые окна параметров.
Сборки
- Усовершенствованы функции соединений, такие как начало смещения, выбор виртуальной средней точки между двумя гранями в качестве начала соединения и выравнивание по рабочей геометрии.
- Генератор рам теперь поддерживает повторное использование элементов.
- Можно создать рабочие плоскости между двумя параллельными или непараллельными плоскостями.
Чертежи
- Для создания аннотаций можно дважды щелкнуть в любом месте номера позиции и отредактировать его.
- Можно перемещать разделенную таблицу на другие листы.
- Ускорено создание чертежей для больших сборок.
- Создавайте сокращенные размеры (линейные, угловые, длина дуги).
Листовой металл
- Можно разместить высечку путем выбора точек рамкой.
- В диалоговое окно "Вырез" добавлена функция выреза по нормали.
- Улучшено управление ориентацией в развертке.
- В обозревателе параметр EOP (конец детали) изменен на EOF (конец плоскости/гибки).
- Можно задать сторону А для развертки и инструмента высечки.
Далее приведены подробные сведения об этих и других усовершенствованиях.
