Недоступно в Inventor LT
Анализ напряжения

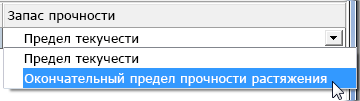

При измененении запаса прочности для материалов выводит новое предупреждение. Если при назначении материалов в анализе напряжения запас прочности изменен с "Предел текучести" на "Предел прочности", отобразится предупреждение. Предупреждение оповещает о том, что расчет запаса прочности по одному или нескольким материалам выполняется на основе значения предела прочности. Значение предела прочности использует значение главного напряжения и подходит для хрупких материалов.
Производительность больших сборок
Параметр "Отключить автоматическое уточнение" добавлен на вкладку "Отображение" раздела "Параметры приложения". При отключении автоматического уточнения модель отображается с низким уровнем детализации, при этом повышается производительность графического отображения в больших сборках (например, как при изменении уровня детализации). Фасетизация с низкой детализацией используется до тех пор, пока не будет выбрана команда "Уточнить представление" на вкладке "Вид".
Совет: При отключении уточнения также повышается производительность графического отображения в сложных моделях.
Замена выбранных компонентов
Команда "Заменить" теперь поддерживает выбор нескольких компонентов. Выбрать несколько однотипных или различных компонентов можно до вызова команды "Заменить" или после этого.
Анализ пересечений
В рабочий процесс "Анализ пересечений" добавлены следующие новые функции.

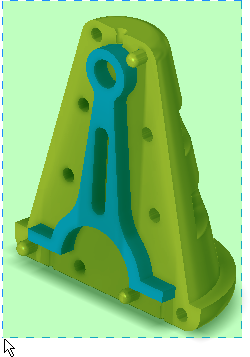

- Можно использовать пересекаемое окно для добавления компонентов в набор выбранных объектов. Раньше компоненты можно было выбирать только по одному.

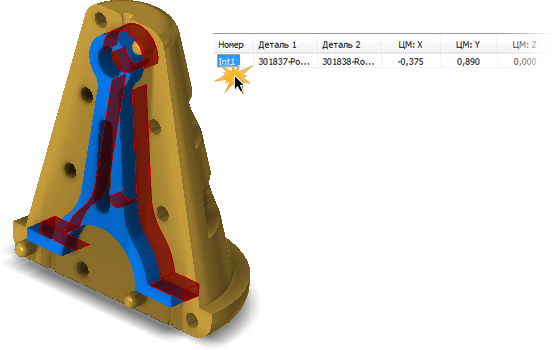

- Теперь можно увеличить масштаб на пересечении. При обнаружении пересечения следует развернуть диалоговое окно и дважды щелкнуть мышью запись, чтобы увеличить масштаб пересечения.
Массив сборки

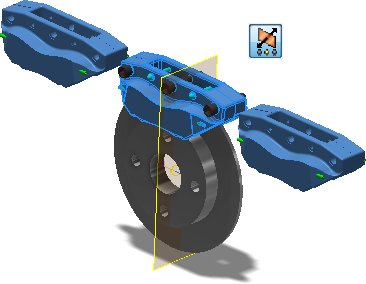

Параметр "Средняя плоскость" добавляется в команду "Массив сборки". Выберите параметр "Средняя плоскость", чтобы создать образец, который будет распространен на обе стороны исходного компонента.
Воздействие на несколько поврежденных зависимостей

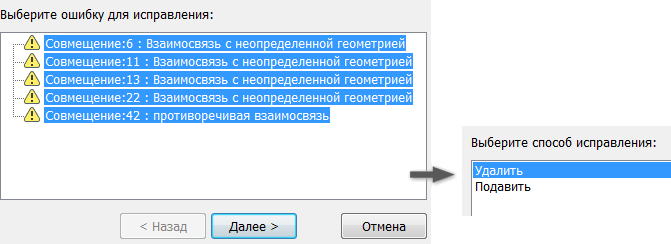

Теперь в корректоре ошибок можно выбрать одновременно несколько поврежденных зависимостей и удалить их или заблокировать.
