Новые возможности Autodesk Inventor 2016

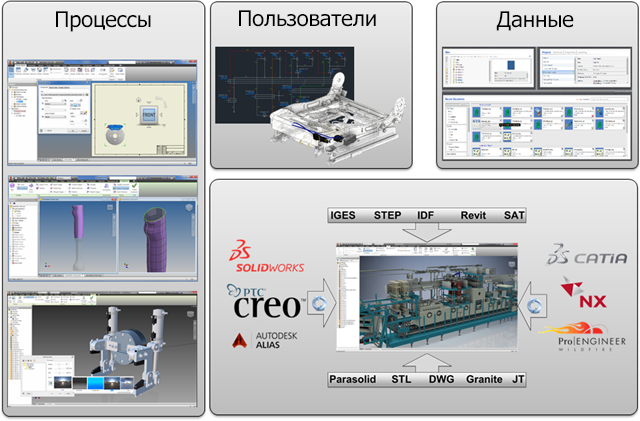

Inventor 2016 позволяет выйти за рамки традиционного 3D-моделирования, обеспечивая бесценный опыт проектирования между пользователями, данными и процессами, влияющими на результат работы. Inventor 2016 помогает наиболее эффективно работать с проектами, предоставляя удобные инструменты для параметрического и прямого редактирования и создания произвольных форм, возможность ассоциативного подключения данных Inventor к сторонним форматам САПР и возможность интеграции электрических и механических данных в один проект.

Теперь доступны компоненты, распространяемые по подписке

Обновление Inventor 2016 R2, доступное для подписчиков, содержит усовершенствования основного продукта, а также новые средства повышения производительности с применением предварительного моделирования и концептуального проектирования легких деталей, более эффективных рабочих процессов с данными проектирования электрических и механических систем, а также другие возможности.

Обновление Inventor 2016 R3, доступное для подписчиков, предоставляет совершенно новые инструменты, которые делают процесс проектирования открытым и улучшают совместную работу участников проектной группы.

Более эффективная работа в среде с несколькими системами САПР

Новые технологии для импорта файлов из других систем САПР.

Используя функцию ассоциативного импорта данных САПР из файлов CATIA, SolidWorks, NX, Pro-E/Creo и Alias, можно сохранять связь с выбранным файлом. Импортированная геометрия в Inventor обновляется по мере изменения модели.
Функция выборочного импорта позволяет считывать в геометрии только необходимые данные и ускорить процесс импорта. Новая вкладка "Выбор" предоставляет возможность указать файлы, которые необходимо импортировать при импорте файла CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES или Rhino.
Включена поддержка многопоточной обработки, что позволяет Inventor эффективнее использовать оборудование, на котором это приложение запускается. В результате будет повышаться производительность при работе над файлами из других систем САПР.
Параметры для импорта файлов CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES, Rhino, SAT, двоичных файлов Parasolid упрощены и позволяют отменить выбор импорта.

Ассоциативные рабочие процессы DWG

Можно быстро вставить файл AutoCAD DWG в файл детали Inventor как подоснову DWG, используя для этого команду "Импорт" на панели "Создать" вкладки "3D-модель".
Можно также добавить в геометрию подосновы связи сборки.
Используйте команду "Проецировать геометрию DWG", чтобы спроецировать геометрию DWG, полилинии, разомкнутый или замкнутый контур и блоки DWG. После этого можно использовать спроецированные эскизные элементы для создания элементов моделирования.
3D-модели Inventor, создаваемые на основе геометрии DWG, обновляются при изменении 2D-геометрии в AutoCAD.

Взаимодействие AutoCAD Electrical и Inventor

Новая электромеханическая ссылка между Inventor и AutoCAD Electrical обеспечивает стабильный обмен данными между 2D- и 3D-проектами Electrical.
После создания ссылки между сборкой AutoCAD Electrical и Inventor (недоступно в Inventor LT) файлы проектов становятся ассоциативными: изменения проектных данных, внесенные в один продукт, обновляются в другом с помощью синхронизации.
В команде "Просмотр расположения" на новой электромеханической вкладке ленты "Сборка" (недоступно в Inventor LT) в Inventor отображается список устройств и проводов, содержащихся в чертежах AutoCAD Electrical и сборках Inventor.

Создание формы

Возможность использования новых команд и рабочих процессов в среде моделирования произвольных форм. Далее представлены основные моменты.

Работа с открытыми поверхностями или замкнутыми формами.
Преобразование существующих граней модели в произвольную геометрию с целью улучшения формы.
Новая команда "Утолщение произвольных форм" позволяет создавать тела, поверхности смещения или стенки оболочки.
Параметр отмены сварки ребер позволяет разделить и переместить сегмента тела произвольной формы.
Удаление граней.

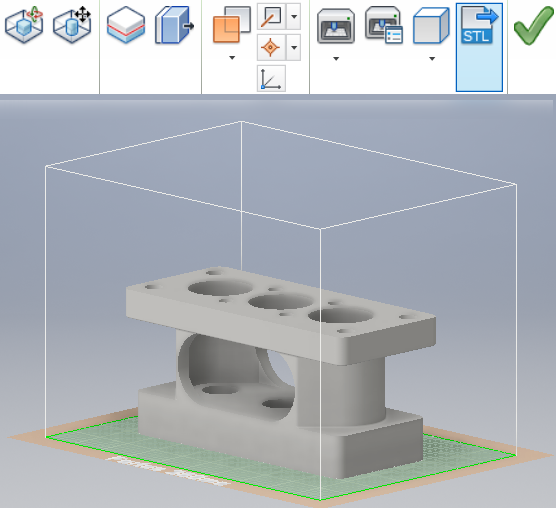

Среда 3D-печати

Будет добавлена новая среда, с помощью которой можно определить положение и ориентацию проекта в пространстве печати выбранного 3D-принтера. Также можно обновить деталь в среде печати, и эти изменения не повлияют на исходный документ. По завершении работы можно отправить результаты в Print Studio или в другую программу печати, чтобы приступить к печати детали.

Среда чертежа

Создание вида чертежа упрощено, используются инструменты в активном окне.
Форматирование текста дополнено новыми параметрами: маркеры и нумерация, зачеркнутый текст, улучшенное форматирование (все прописные, все заглавные, нижний регистр).
Обновлены обозначения шероховатости поверхности и допуска формы и расположения до последних стандартов.
Доступны многие новые графические обозначения, которые могут быть вставлены в различные типы аннотаций чертежа.
Могут использоваться пользовательские формы в стилях номера позиции.
Новый параметр "Один сегмент выноски" позволяет создавать аннотации чертежа с помощью одного сегмента выноски.
Можно выровнять аннотации чертежа по горизонтали, по вертикали или по ребру.
Создайте эскизный вид в модели с включенными рабочими элементами и выберите эти рабочие элементы в команде "Проецировать геометрию".
Теперь благодаря новой внешней библиотеке эскизных обозначений коллекцию эскизных обозначений можно легко и быстро открыть и совместно использовать. Эта библиотека представляет собой файл чертежа Inventor, который по умолчанию размещен во вложенной папке папки с данными вашего проекта. Этот новый элемент предоставляет следующие новые функции:
- Поиск и фильтрация элементов в диалоговом окне "Библиотека эскизных обозначений".
- Просмотр эскиза в области предварительного просмотра диалогового окна перед размещением эскиза.
- Состояние расширения обозревателя сохраняется на протяжении всего сеанса во время размещения эскизных обозначений.
- Библиотеку обозначений можно создать в форматах IDW и DWG. Это позволяет вставлять обозначения, которые содержатся в файле библиотеки, из любого из указанных форматов.
- Сохраните эскизные обозначения в пользовательскую библиотеку.

Улучшенные процессы начала работы и обучения

Объединены разделы по началу работы и обучению, что обеспечит более быстрое и простое обучение и использование Inventor.

Панели главной страницы Inventor можно перемещать и изменять в размере.
С главной страницы можно быстрее открывать стандартные задачи работы с файлами.
Файлы можно удалять из списка последних документов.
Статус хранилища отображается в списке последних документов.
Возможность создания пользовательских ярлыков обеспечивает быстрый доступ к часто используемым файлам и папкам.
Содержание справки изменено, чтобы обеспечить наилучшие результаты поиска.
Содержание разделов объединено, чтобы уменьшить количество щелчков мышью.

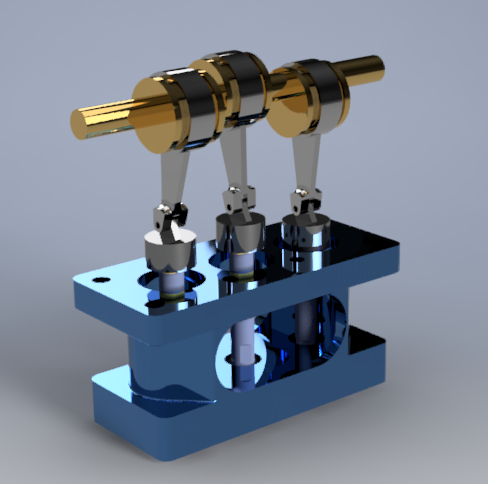

Усовершенствования графики, визуализации, Studio

Ниже приведены основные моменты.

Все стили освещения в Inventor Studio теперь связаны с IBL. Стиль освещения может не иметь локальных источников света, но должен иметь один источник освещения на основе изображения (IBL).
Стили освещения IBL обеспечивают улучшенные источники освещения в Inventor Studio благодаря расширенной коллекции IBL.

При входе в среду Studio все локальные источники света предыдущих версий теперь отключены по умолчанию. Для улучшения результатов визуализации рекомендуется использовать IBL. При необходимости определенные локальные источники света можно включить вручную.

Все недавно созданные стили освещения связаны с IBL по умолчанию автоматически. Если необходимо, можно изменить связанный IBL на другой.
Улучшенный визуальный эффект для тонированного визуального стиля придает большую согласованность с реалистичным визуальным стилем.
Механизм визуализации в Inventor Studio изменен на RapidRT и обладает расширенными конфигурациями, обеспечивая лучшее качество визуализации.
Настройки визуализации рисунков в приложении Studio перенесены на вкладку "Вид" панель "Представление" раскрывающееся меню "Визуальные стили". Новая и улучшенная команда "Техническая иллюстрация" позволяет создавать реалистичные эффекты иллюстрации в графическом окне.

Усовершенствования рабочего процесса

Усовершенствования затрагивают:

Общие

Для отмены операции в процессе выбора используйте клавишу ESCAPE (ESC).
В диалоговые окна внесены различные усовершенствования, направленные на повышение производительности.
Все стили плитки окон добавятся на панель задач.
Обозреватель Inventor закрепляется на любой кромке окна приложения.
Теперь в меню "Видимость объекта" доступна возможность скрытия всех размеров эскизов.
Конфигурация внешних правил импорта/экспорта для iLogic (недоступно в Inventor LT).

Детали из листового металла

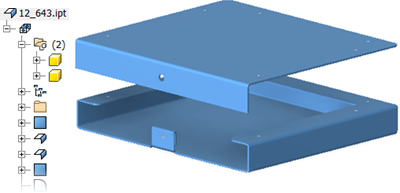

Для листового металла добавлена поддержка мультидетали.
Для большинства команд добавлена поддержка нулевого радиуса загиба.
При преобразовании детали в деталь из листового металла определяется толщина материала.
Инструмент высечки отображает количество центральных вариантов выбора.

Переопределения представления детали, тела, элемента или цвета грани можно передать из производной детали в новую

Новое переопределение "Использовать цвет" добавлено из параметра исходного компонента в диалоговое окно "Производная сборка" (недоступно в Inventor LT), "Производная деталь", "Создать деталь" и "Создать компонент". При выборе этого параметра переопределения представления детали, тела, элемента или цвета грани передаются из производной детали в новую.

Усовершенствования настроек труб и трубопроводов (недоступно в Inventor LT)

Теперь можно настроить имена файлов для фитингов и заполнение номеров деталей в перечне деталей в среде чертежа. Ранее можно было только изменять имена элементов трубопровода, но теперь можно также обновлять фитинги.

Детали

Наклонная грань содержит новые эффективные параметры, которые позволяют зафиксировать или переместить линию разъема.
В команды, предназначенные для работы с поверхностями, добавлена поверхность соединения.
В командах "Зеркальное отражение" и "Массив" имеется поддержка выбора нескольких твердых тел.
Ранее такая возможность в файле мультидетали отсутствовала. Кроме того, теперь можно создавать нелинейные массивы для нескольких тел.
Для совместного использования эскиза необходимо перетащить его выше родительского элемента в обозревателе.
Теперь команда "Измерить" позволяет измерить угол до средней точки любого сегмента. Этот параметр можно вызвать при наведении курсора на среднюю точку сегмента до появления желтой точки.

Эскиз

Выявление рабочей плоскости или грани, на которой создан эскиз.
Выбранный параметр отображения "Показать все" или "Скрыть все" остается активным во время создания эскиза и на протяжении всего сеанса редактирования.
Теперь можно создавать тангенциальные размеры между геометрией окружности и дуги в 2D-эскизе.
Свойство "Масштаб исходного вида" первой проверки чертежа, помещенного на лист, добавляется в группу "Свойства листа" диалогового окна "Форматирование текста".
Параметр "Размеры эскиза" добавлен в список "Видимость объекта". Выберите этот параметр для отображение 2D- или 3D-эскизов и скройте все связанные размеры эскизов.
Совместное использование эскиза можно сделать видимым, перетащив его выше элемента в обозревателе.
В контекстное меню добавлены новые точки привязки: "Конечная точка", "Видимое пересечение", "Квадрант" и "Середина: по 2 точкам".
Теперь перед построением эскиза можно изменять запуск эскиза и выбирать вид или лист.

Сборка (недоступно в Inventor LT )

В анализе напряжения отображается предупреждение о новом расчете запаса прочности.
Параметр "Средняя плоскость" добавлен в команду сборки "Образец". Выберите параметр "Средняя плоскость", чтобы создать образец, который будет распространен на обе стороны исходного компонента.
Для выделенных компонентов сборки доступна функция "Заменить все".
Выбор нескольких поврежденных зависимостей для удаления в корректоре ошибок.

Чертежи

Запуск чертежа можно выполнить из любой разомкнутой модели, а также автоматически применить камеру текущей модели и представления в базовом виде.
Инструменты активного окна в команде "Базовый вид" упрощают создание базового вида и проекционных видов.
Например, можно использовать видовой куб для задания ориентации модели, задать масштаб вида путем перетаскивания его угла или настроить проекционные виды при создании базового вида.

Презентации (недоступно в Inventor LT )

Для использования инструментов непосредственного манипулирования команда сдвига была изменена.
Упростилось создание и редактирование направляющих сборки.
Упрощены возможности выбора компонентов.
Команда автоматической разборки доработана и добавлена на ленту.

Далее приведены дополнительные сведения об этих и других усовершенствованиях.
