Усовершенствования эскиза

Определение исходной плоскости эскиза

Теперь вы можете определить, на какой грани или плоскости изначально был создан эскиз. Выберите эскиз в обозревателе и выберите "Показать входные значения" в контекстном меню, чтобы отобразить исходную плоскость или грань.

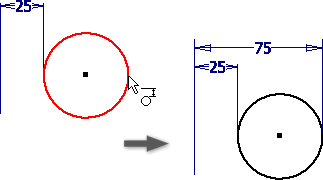

Создание тангенциальных размеров между геометрией окружности или дуги в пределах 2D-эскиза

Теперь доступно создание тангенциальных размеров между геометрией окружности или дуги в пределах 2D-эскиза. Этот рабочий процесс позволяет полностью наложить зависимость на окружность, используя тангенциальные размеры вместо стандартных диаметральных или используя начало координат окружности.

Настройка отображения "Отобразить или скрыть все зависимости" будет сохранена

Выбранное значение настройки "Отобразить или скрыть все зависимости" остается активным при работе с эскизом во время сеанса редактирования. Ранее настройка отображения или скрытия не сохранялась при создании новой геометрии или запуске нового эскиза.

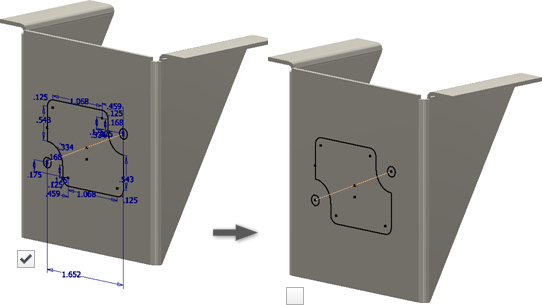

Скрыть размеры эскиза

Параметр "Размеры эскиза" добавлен в список "Видимость объекта". Выберите этот параметр, чтобы отобразить 2D- или 3D-эскизы и скрыть все связанные размеры эскиза. Ранее нельзя было скрывать размеры эскиза по отдельности. Этот параметр доступен как для деталей, так и для сборок.

Согласованное предоставление общего доступа к эскизам

Теперь при предоставлении общего доступа к эскизам путем их перетаскивания на соответствующий элемент в обозревателе он автоматически становится видимым. Состояние видимости общего эскиза теперь согласовано с методом контекстного меню для выбора общего эскиза.

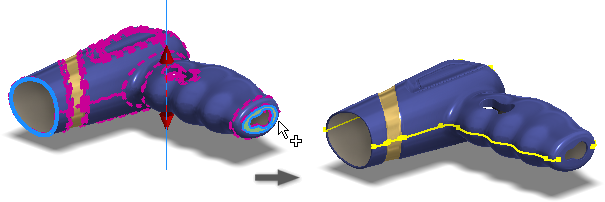

Помещение 3D-эскиза на поверхность

Параметр "Помещение на поверхность" команды "Проецирование на поверхность" теперь расширен. Результат использования параметра "Помещение на поверхность" стал более прогнозируемым, и теперь доступно помещение на большее количество различных поверхностей. На следующем изображении показаны результаты помещения прямого отрезка на две плоскости и кривую в обеих версиях — 2015 и 2016.

Новые точки привязки в контекстном меню

Ранее единственными точками привязки, доступными по щелчку правой кнопкой мыши > параметр "Привязки по точкам", были средняя точка, центр и пересечение. Добавлены следующие точки привязки:

• Конечная точка
• Явное пересечение
• Квадрант
• Между 2 точек

Кривая силуэта 3D-эскиза

В команду создания кривой силуэта добавлены новые параметры. Теперь при формировании кривой можно исключить выбранные, прямые и внутренние грани.
