Слои чертежа файла DWG становятся классами элементов в новой схеме. Свойства данных объекта в чертеже определяют свойства для каждого класса элементов. Используйте палитру Свойства, чтобы посмотреть данные объекта.
В этом упражнении используется файл карты DWGMap.dwg, открытый в разделе Упражнение 1. Изучение исходных слоев чертежа.
Просмотр полей данных объекта
- Зуммируйте изображение на карте до тех пор, пока не увидите отдельные объекты.
Используйте команды зумирования на вкладке "Вид".
- Выберите команду "Вид"
"Палитры" "Свойства". - Выберите одну из розовых полилиний.

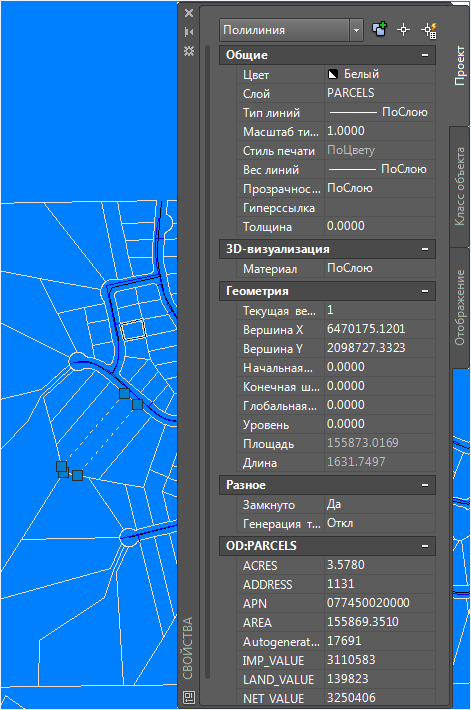

- Обратите внимание, что для этих полилиний установлен цвет "ПоСлою". Проверьте нижнюю область вкладки Проект палитрыСвойства, чтобы увидеть данные объекта.
Розовые полилинии выделяют участки и содержат данные объекта, которые относятся к адресу, области, значению и т.д.
Отображаемые данные варьируются в зависимости от выбранной полилинии.
- Нажмите Esc для снятия выделения полилинии.
- Прокрутите изображение при необходимости увидеть красные линии в верхнем левом углу карты.
- Не закрывая палитру "Свойства", выберите красную линию.
Красная линия отображает водовод. Обратите внимание, что цвет этой линии не является "ПоСлою". Внутри слоя цвет используется для отображения определенного типа водовода. В данном случае, он указывает размер. Красные водоводы имеют диаметр 26 – 48 дюймов (66 – 121 см).
- Снимите выделение красной линии и перейдите в нижнюю правую сторону карты.
- Выберите зеленую линию.
Зеленая линия также является водоводом, но только другого размера. Зеленые водоводы имеют размер от 13 до 24 дюймов (33 – 60 см). Синие водоводы имеют размер от 1 до 12 дюймов (2,2 – 30 см).
- Нажмите Esc и проверьте, что все выделения сняты.
Если отменить выбор всех объектов, на палитре "Свойства" в верхнем поле отображается строка "Текущего набора нет".
- Закройте палитру Свойства.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Экспорт слоев чертежа в SDF - выбор слоев.
