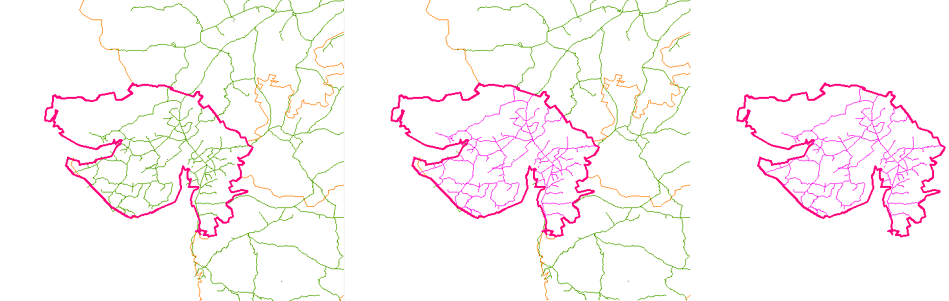

Использование наложения для отображения только железнодорожных путей в пределах выбранной области.
Имеется три типа анализа наложения:
- Узлы с полигонами
- Сети с полигонами
- Полигоны с полигонами
Чтобы наложить топологии, их необходимо загрузить на текущий чертеж.
Параметры наложения топологий

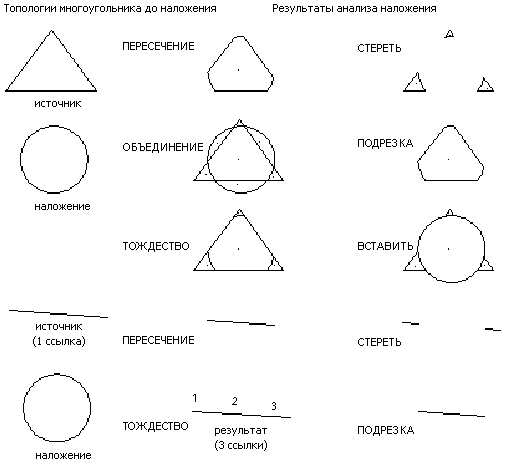

Если накладываются две топологии, выбирается метод, по которому взаимодействуют две выбранные топологии. В некоторых случаях результат зависит от того, какая топология является исходной, а какая — наложенной.
Пересечение
Операции пересечения комбинируют топологии и сохраняют только общую геометрию. Пересечение действует как логическая операция "И". Результаты не зависят от того, какую топологию выбирают первой. Объектные данные для двух операций объединяются.
Вот несколько примеров использования "Пересечения":
- Какие земельные участки (полигоны) попадают в зоны затопления по результатам наблюдений за 100 лет (полигоны)? Пересечение отображает только свойства затопления, а не всю характеристику.
- Какие преступления (узлы) происходят в зонах, свободных от наркотиков (полигоны)?
- Какие сечения потоков (сети) попадают в область застройки (полигоны) и подлежат исследованиям потенциального отрицательного влияния на окружающую среду?
Объединение
Операции объединения комбинируют полигоны с полигонами и сохраняют всю геометрию. Объединение действует как логическая операция "ИЛИ" и может использоваться только для полигонов. Например, можно объединять земельные участки с данными о почвах для проведения оценки свойств. Операция "Объединение" используется как для совместного сохранения двух наборов геометрии, так и, при необходимости, для их разнесения.
Идентификация
Операции идентификации действуют как "Объединение" для исходной топологии и как "Пересечение" для наложенной топологии. "Идентификация" используется для комбинации узлов, связей или полигонов с полигонами и сохранения вводящейся геометрии. "Идентификация" создает одну топологию с одной связью, в которой связь пересекается наложенной топологии.
Если "Идентификация" используется для выяснения вопроса: "Какие земельные участки (полигоны) попадают в зоны затопления по результатам наблюдений за 100 лет (полигоны)?", все свойства в зонах затопления остаются неизменными.
Удаление
Операции удаления используют наложенную полигональную топологию как "маску" и стирают все в исходной полигональной топологии, закрываемое наложенной топологией.
Отсечение
Операции отсечения используют наложенную полигональную топологию как граничный контур. Части исходных полигонов вне наложенных полигонов отсекаются и удаляются. Этот параметр можно использовать для отображения полигонов внутри ограничивающего полигона, например границ города или государства.
Вставка
Операции вставки вставляют наложенную полигональную топологию поверх исходных полигонов. Исходные полигоны, не накрытые при наложении, сохраняются. Параметр "Вставка" можно использовать только для полигонов.
Объектные данные в анализе наложения
Можно копировать выбранные объектные данные и данные внешней базы данных из исходной и наложенной топологий в новую таблицу объектных данных в полученной топологии. Задается имя новой таблицы объектных данных, в которой будут храниться данные полученной в результате топологии. Имя таблицы объектных данных должно быть новым именем. Поля данных полученной топологии выглядят примерно так:
ТОПОИМЯ_ПОЛЕ
Кроме каких-либо выбранных полей, анализ наложения создает следующие поля объектных данных в полученной топологии.
| Имя поля | Данные |
|---|---|
| ТОПОКОД | Идентификационный номер полигона |
| ТОПОИМЯ1_КОД | Код объекта в исходной топологии ("ТОПОИМЯ1" — это наименование исходной топологии) |
| ТОПОИМЯ2_КОД | Код объекта в наложенной топологии ("ТОПОИМЯ2" — это имя наложенной топологии). |
| ТОПОИМЯ1_ПРОЦЕНТПЛОЩАДИ | Процент площади полигона-родителя в исходной топологии |
| ТОПОИМЯ2_ПРОЦЕНТПЛОЩАДИ | Процент площади полигона-родителя в наложенной топологии |
