В
AutoCAD Map 3D оптимальный путь определяется на основе значений сопротивления и направления. Например в сети улиц можно найти оптимальный путь перемещений при посещении нескольких нужных мест с выходом из вашей гостиницы.

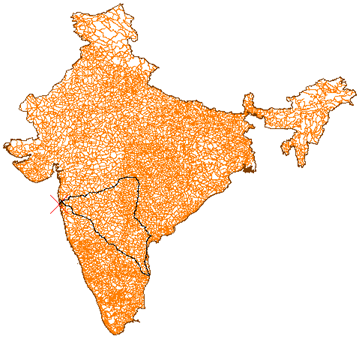

Эта топология вычисляет оптимальный маршрут между последовательностью городов.
Если у пути общее сопротивление ниже, чем значение "Минимальное сопротивления", путь игнорируется. Подобным образом, если у пути общее сопротивление выше, чем значение "Максимальное сопротивления", путь игнорируется.
Время прохождения в сетевых топологиях
Для проведения анализа оптимального пути в сети дорог, основанного на времени, а не на расстоянии, назначьте скорость или предельную скорость для каждой связи, используя поле объектных данных или поле во внешней базе данных, с которой имеется связь. После этого свойство "Прямое сопротивления связи" приравнивается к выражению, в котором используются эти данные предельной скорости, например:
(/ .length (* :speed@street_data 5280))
в котором длина каждой связи делится на среднюю скорость, отнесенную к футу (5280 — количество футов в миле).
В результате анализ отображает оптимальный маршрут в терминах времени, а не расстояния.
Объектные данные, хранящиеся для топологии оптимального пути
Если сохранять результаты анализа оптимального пути в новой топологии, программа AutoCAD Map 3D добавит данные топологии, сохраняемые как объектные данные, к каждому элементу, составляющему топологию оптимального пути. Таблица объектных данных содержит информацию о порядке посещения связей и сопротивлении, использованном для расчетов оптимального пути. Добавляемая таблица объектных данных похожа на приведенную ниже.
| "Имя топологии" | Таблица данных объекта | Поле данных объекта |
|---|---|---|
| ПРИМЕР | ОП_ПРИМЕР | Порядок посещения связи в пути |
| Расчетное прямое сопротивление связи | ||
| Расчетное обратное сопротивление связи | ||
| Расчетное сопротивление начального узла | ||
| Расчетное сопротивление конечного узла | ||
| Расчетное направление связи |
Отображение порядка посещения с использованием аннотации
Чтобы отобразить порядок, в котором посещаются точки, используется элемент аннотации AutoCAD Map 3D, позволяющий пометить оптимальный путь описанными ниже объектными данными.
Редактирование топологии оптимального пути
Если изменяется направление или сопротивление объекта в топологии оптимального пути, оптимальный путь может более не быть таковым, и оптимальный путь следует пересчитать. Например, если направление связи меняют с двунаправленного на прямое или обратное, это может изменить оптимальный путь.
