Очистка чертежа

Операции очистки чертежа можно использовать для выявления картографических ошибок (например, дублируемых объектов, недоводов или объектов нулевой длины), упрощения сложных двумерных карт, а также упрощения и дополнения 3D полилиний. Поскольку чертеж может быть изменен при выполнении команды "Очистка", перед запуском этой операции создайте резервную копию данных.

Для достижения наилучших результатов выполняйте операции очистки по одной или в минимальном наборе.

В следующей таблице приведены примеры проблем, которые можно устранить в процессе очистки чертежа.

Перед очисткой чертежа После очистки чертежа Описание проблемы Операция очистки
Дублирование объектов Удалять повторы
Короткие объекты Стирать короткие штрихи
Пересекающиеся объекты Разрывать пересекающиеся объекты
Недоводы Продолжать недоводы

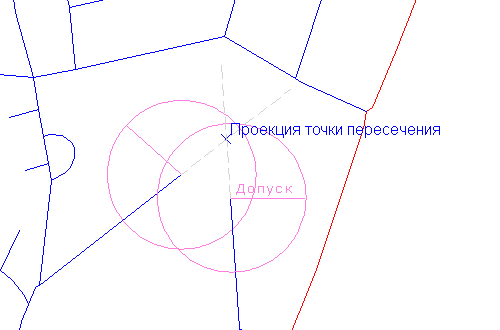

Объекты можно удлинять вдоль их естественных маршрутов до пересечения в намеченной точке. Кажущееся пересечение
Скопление узлов Сводить узлы в один
Псевдоузлы Удалять псевдоузлы
Нависания или заступы Обрезать висячие объекты
Упрощение 2D линейных объектов Упрощать объекты
Объекты нулевой длины Объекты нулевой длины
Слишком много или слишком мало вершин в 3D полилинии Упростить полилинии

Порядок операций очистки

Порядок операций очистки может повлиять на результаты операций. Задавайте порядок, перемещая операции очистки вверх или вниз по списку. Операция сверху списка выполняется первой.

Задание параметров очистки

Задавайте параметры для каждой операции очистки по отдельности. Подробнее см. отдельные разделы справки о каждой операции очистки.

Очистка для топологии

Некоторые типы ошибок необходимо поправить до создания топологии. В следующей таблице приведены ошибки данных, которые следует учитывать при создании сетевой или полигональной топологии. Узловые топологии обычно не требуют очистки.

Ошибка Сетевая топология Полигональная топология
Повторяющиеся Следует удалить Следует удалить
Короткие линейные объекты Можно удалить Можно удалить
Пересекающиеся линейные объекты Проверьте допустимость. См. раздел Создание сетевой топологии. Следует удалить
Недоводы Следует удалить Следует удалить
Скопление узлов Следует удалить Следует удалить
Псевдоузлы Можно удалить Можно удалить
Нависания или заступы Проверьте допустимость. Можно удалить Следует удалить
Упрощение линейных объектов Можно провести Можно провести
Объекты нулевой длины Следует удалить Следует удалить

Кроме того, если имеются замкнутые полилинии (полигоны), у которых могут отсутствовать центроиды, то перед их использованием в топологии необходимо создать для них центроиды.
