Изоляция результатов проверки на наличие конфликтов в панели сцены.
- В окне "Диспетчер конфликтов" перейдите на вкладку "Результаты" и нажмите кнопку
"Параметры отображения". - Для скрытия всех элементов, которые мешают отображению конфликтующих элементов на панели Вид сцены, установите флажок Автоматическое обнаружение. При щелчке на результате проверки на наличие конфликтов можно увидеть конфликт в увеличенном масштабе, не прибегая к смене положения.
Просмотр конфликтующих элементов при снятом флажке "Автообнаружение"
Просмотр конфликтующих элементов при установленном флажке "Автообнаружение"
- Для скрытия всех элементов, не участвующих в конфликте, установите флажок Скрыть остальные в раскрывающемся списке Изоляция. Эта операция позволит лучше рассмотреть конфликтующие элементы в панели "Сцена".

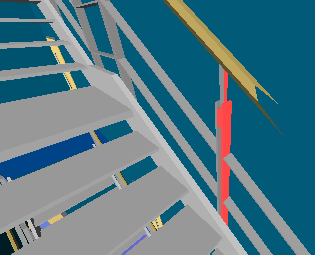

Просмотр конфликтующих элементов без установки флажка "Скрыть остальные"

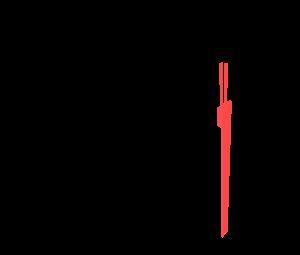

Просмотр конфликтующих элементов с установленным флажком "Скрыть остальные"
- Для затенения всех элементов, не участвующих в конфликте, выберите Затемнить остальные в раскрывающемся списке Изоляция. При щелчке на результате проверки на наличие конфликтов приложение Autodesk Navisworks отображает все элементы, не участвующие в конфликте, серым цветом.

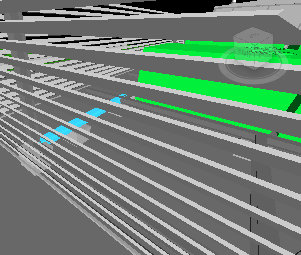

Просмотр конфликтующих элементов без установки флажка "Затемнить остальные"

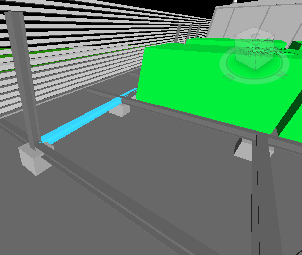

Просмотр конфликтующих элементов с установкой флажка "Затемнить остальные"

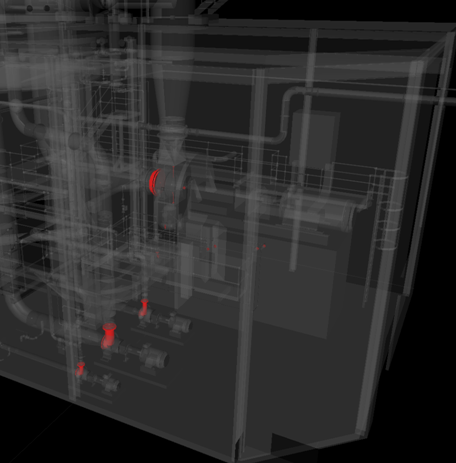

- Для настройки прозрачного затенения всех объектов, не участвующих в конфликте, установите флажок "Прозрачное затенение". Этот параметр может использоваться только вместе с параметром "Затемнить остальные". Визуализация всех элементов, не участвующих в конфликте, выполняется не только серым цветом, но и с некоторой степенью прозрачности. Степень прозрачности при затенении можно адаптировать в редакторе параметров. По умолчанию используется 85%-ная прозрачность. Совет: Попытайтесь воспользоваться этим параметром при выделении всех конфликтов в панели "Сцена" (путем установки флажка "Подсветить все"). Конфликты будут видны сквозь окружающие их объекты.
