Свойство "Тип соединения" для обозначения компонента определяет, можно ли вставить компонент в существующую линию. Настройки типа соединения также определяют, как разбивается линия при вставке компонента и создается ли новая группа линий при добавлении компонента в существующую линию.

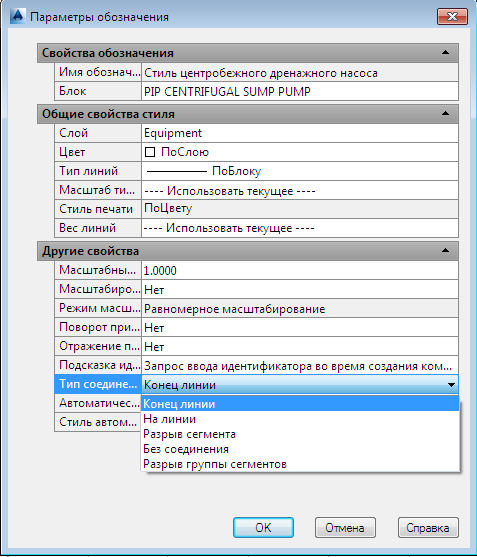

Свойства обозначения для типа соединения содержат следующие параметры.
- Конец линии. Обычно используется для компонентов, размещенных на конце линии (например, заглушек или фланцевых заглушек) или помещенных в чертеж до подсоединения к ним линий. Обозначения с этой настройкой свойства не вставляются в линии.
- На линии. Настройка для компонентов, которые регулярно вставляются в линии трубопровода или сигнальные линии. Компоненты с этим типом соединения перемещаются при перемещении линии, ведя себя как ее часть. В случае удаления линии компонент удаляется вместе с ней.
- Разрыв сегмента. Обозначения с этим типом соединения можно вставлять в линии. При вставке таких компонентов они разрывают линию, и для обоих сегментов сохраняется одни и те же группа линий и номер линии. Например, патрубок или редукционный клапан может разрывать линию, вследствие чего линия будет иметь разные свойства с разных сторон от компонента.
- Разрыв группы сегментов. Компоненты с этим типом соединения (например, насосы ISO, компрессоры и нагнетатели) могут вставляться в линии и разбивают линию на две группы линий с различными номерами линий.
- Без соединения. Не соединяются с линиями (например, смесители).
