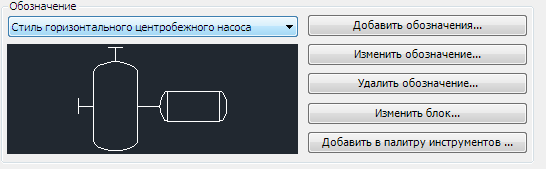

Отображает доступные обозначения для выбранного определения компонента.
Раскрывающийся список "Обозначение"
Отображает имена доступных обозначений для выбранного определения компонента P&ID.
- Добавить обозначения
-
Открывает диалоговое окно "Добавление обозначений — выбор обозначений", в котором можно открыть один или несколько чертежей, содержащих обозначения, и выбрать элементы для добавления. Добавив несколько обозначений, можно присвоить их определениям классов.
- Изменить обозначение
-
Отображает диалоговое окно "Параметры обозначения", где можно изменить настройки обозначения.
- Удалить обозначение
-
Удаляет выбранное обозначение.
- Редактирование блока
-
Отображает редактор блоков AutoCAD, в котором можно изменить блок и его атрибуты.
- Добавить в палитру инструментов
-
Добавляет новый инструмент в активную палитру инструментов.
