Задает графические свойства для выбранного определения компонента.
Категории, отображаемые в диалоговом окне "Параметры обозначения", зависят от того, какой класс выбран для редактирования. Классы делятся на следующие категории:
- Оборудование, приборы, штуцера, встраиваемые компоненты и большинство неинженерных компонентов
- Стили межстраничных и сигнальных соединений (неинженерные компоненты)

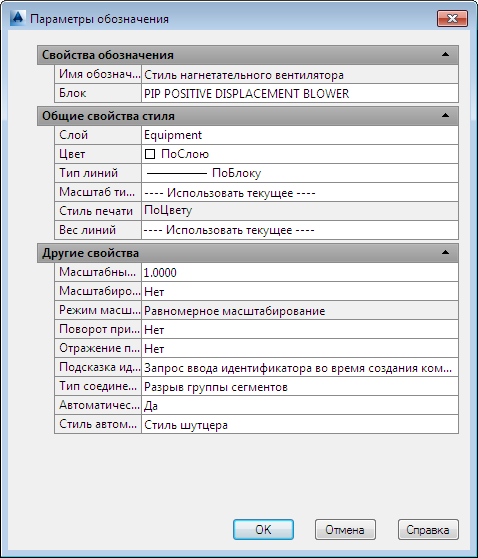

Свойства обозначения
Перечисляет имя обозначения и блок, используемый для управления геометрией, которая отображается для компонента после его вставки в чертеж.
- Имя обозначения
-
Определяет имя обозначения. При изменении существующего обозначения свойство доступно только для чтения.
- Блок
-
Определяет блок, который отображается при использовании компонента. Нажмите кнопку [...], чтобы открыть диалоговое окно "Выбор чертежа блока", где можно выбрать из списка доступных блоков в диалоговом окне "Выбор блока" из выбранного чертежа.
Общие свойства стиля
Содержит список общих свойств, назначаемых компоненту при вставке его в чертеж.
- Слой
-
Определяет слой, на котором применяется обозначение.
- Цвет
-
Определяет цвет, применяемый к обозначению. Цвет стиля может отличаться от цвета слоя.
- Тип линий
-
Определяет тип линий, применяемый к обозначению. Также можно определить тип линий по слою или по блоку.
- Масштаб типа линий
-
Определяет масштаб типа линий, применяемый к обозначению.
- Стиль печати
-
Отображает стили печати, применяемые к обозначению.
- Вес линии
-
Определяет вес линий, применяемый к обозначению.
Другие свойства
Содержит список других свойств, назначаемых компоненту при вставке его в чертеж.
- Масштабный коэффициент обозначения
-
Задает масштаб для обозначения при вставке его в чертеж.
Прим.:Указанный масштаб не влияет на масштабирование регулирующей арматуры при вставке ее в чертеж.
- Масштабирование при вставке
-
Задает, отображается ли пользователям подсказка о масштабировании обозначения при вставке его в чертеж.
- Режим масштабирования
-
Задает, является ли масштабирование равномерным или независимым по осям X и Y. Этот параметр доступен только при условии, если для параметра "Масштабирование при вставке" выбрано значение "Да".
- Поворот при вставке
-
Задает, отображается ли пользователям подсказка о повороте обозначения при вставке его в чертеж.
- Отражение при вставке
-
Задает, отображается ли пользователям подсказка об отражении обозначения при вставке его в чертеж.
- Запрос на присвоение идентификатора
-
Задает, отображается ли пользователям запрос на присвоение идентификатора обозначению при вставке его в чертеж. Это поле отображается для всех типов стилей, кроме межстраничных соединений и соединений линий с КИП.
- Тип соединения
-
Определяет тип соединения, применяемый к обозначению. Это поле отображается для всех типов стилей, кроме линий, межстраничных соединений и соединений линий с КИП. Обозначению можно назначить один из следующих типов соединений:
- Конец линии. Не вставляется в линии. Присоединяется к концам линий.
- На линии. Вставляется в линию и ведет себя как часть этой линии.
- Разрыв сегмента. Вставляется в линию и разбивает ее на две сегмента, входящих в одну и ту же группу. Сохраняет группу линий и номер линии для обоих сегментов линии.
- Разрыв группы сегментов. Вставляется в линии и разбивает линию на два сегмента и две группы линий.
- Без соединения. Не соединяется с линиями.
- Автоматическое добавление сопла
-
Задает, прикрепляются ли автоматически к компоненту штуцера при соединении линии трубопровода с компонентом. Это поле отображается для всех типов стилей, кроме линий, межстраничных соединений и соединений линий с КИП.
- Стиль автоматически добавляемого сопла
-
Определяет стиль штуцера. Это поле отображается для всех типов стилей, кроме линий, межстраничных соединений и соединений линий с КИП.
