Замените компоненты-заполнители трубопровода в модели совместимыми компонентами из миникаталога. Можно создавать и добавлять к линии трубопровода детали, отсутствующие в миникаталоге трубы.
После добавления пользовательского компонента к линии можно изменить его свойства на палитре свойств. Размеры можно изменить на палитре свойств для параметрических компонентов.
Компоненты из миникаталогов и других каталогов
Компоненты трубопроводов, не входящие в миникаталог труб, являются либо пользовательскими деталями, либо деталями-заменителями. Пользовательская деталь не имеет взаимосвязи с миникаталогом трубы. Деталь-заполнитель добавляется в случае незавершенного миникаталога трубы.
В дополнение к непосредственному размещению, детали-заполнители могут создаваться в процессе обновления миникаталога, если деталь потеряна из миникаталога. Эта проблема происходит при внесении несовместимого изменения в размер детали или при удалении детали из миникаталога трубы.
В линию трубопровода можно добавить три типа компонентов:
- Элемент каталога. Деталь, которая добавляется из каталога в миникаталог трубы. Большинство компонентов являются элементами каталога.
- Заполнитель. Объект, временно используемый до добавления детали в миникаталог трубы. После добавления детали в миникаталог трубы можно обновить ее с помощью ручки подстановки.

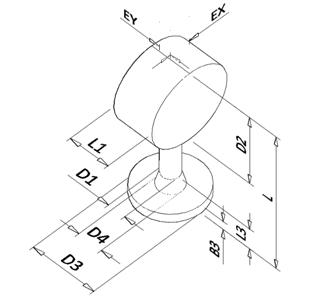

- Пользовательская деталь. Деталь, которая недоступна в каталогах и не добавляется в миникаталог трубы. Например, специальный элемент или КИП.
При добавлении детали в миникаталог трубы туда копируется геометрия детали из каталога. Пользовательские детали и детали-заполнители чертятся с упрощенной геометрией.
