Работа с КИП и пользовательскими компонентами

Обновите в модели компоненты, которые используют миникаталог.

Создание пользовательской детали (специального элемента)

На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Пользовательская деталь".
В окне "Конструктор пользовательских деталей" щелкните "Форма Plant 3D".
В списке "Тип пользовательской детали" выберите "Постоянная".
В списке "Тип детали" щелкните тип (например, "Линейный КИП").
В списке "Размер" щелкните размер трубы, к которой прикреплена деталь (например, 4).
Щелчком откройте обозреватель форм. Укажите форму детали.
В разделе "Размеры" введите размеры детали (например, "D 6, L 12").
В разделе "Свойства порта" задайте свойства порта (например, "Тип соединения ФЛ").
Щелкните "Вставить в модель".

На ленте выберите вкладку "Главная" "Видимость" "Переключить отображение заполнителей".
На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Пользовательская деталь".
В окне "Конструктор пользовательских деталей" щелкните "Форма Plant 3D".
В списке "Тип пользовательской детали" выберите "Заполнитель".
В списке "Миникаталог" щелкните миникаталог трубы, которому требуется эта деталь (например, CS300).
В списке "Класс" щелкните тип детали (например, "Ниппель").
В списке "Размер" выберите размер (например, 6 дюймов).
Щелкните "Вставить в модель".

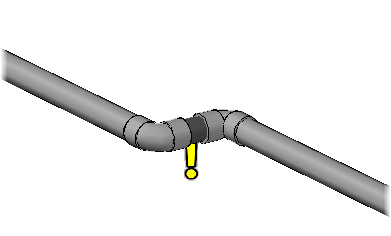

Щелчком задайте точку на линии трубопровода.
Деталь-заполнитель будет соединена с линией трубопровода.
Чтобы завершить добавление деталей-заполнителей, нажмите клавишу ENTER.

В командной строке введите plantspecupdatecheck.
Если автоматическое обновление миникаталога не задано, примите обновления миникаталога.

В области чертежа щелкните компонент-заполнитель, чтобы выбрать его.
Щелкните ручку подстановки, после чего в палитре подстановки щелкните новый элемент.
