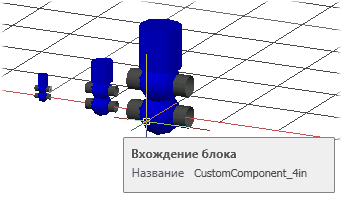

Назначьте один или несколько портов подключения трубопровода блокам AutoCAD. Сохраните чертеж, который содержит пользовательские определения блоков компонентов трубопровода.
- Создайте блоки AutoCAD, соответствующие размерам компонентов трубопровода.
- В командной строке введите plantpartconvert.
- Выберите блок AutoCAD.
- Введите д, чтобы добавить порт.
- Укажите расположение порта.
- Укажите направление порта. Например, (1,0).
- Если индикатор порта не обращен вовне, введите о, чтобы отразить порт.
- Введите п, чтобы принять расположение и ориентацию порта.
- Повторите шаги 3 - 7 для каждого дополнительного порта.
- Введите в (выход) для завершения добавления портов.
Прим.: Компонент на основе блока может использоваться как специальная (отсутствующая в миникаталоге) модель компонента с помощью команды plantcustomparts. Чтобы создать компонент миникаталога на основе блока, можно воспользоваться редактором миникаталогов и каталогов.Примеры блоков
AP3D_Custom_Component_Sample (zip).
