Укажите элементы, для которых требуется нанести размеры, а также место нанесения размера.
- На ленте выберите вкладку "Главная"

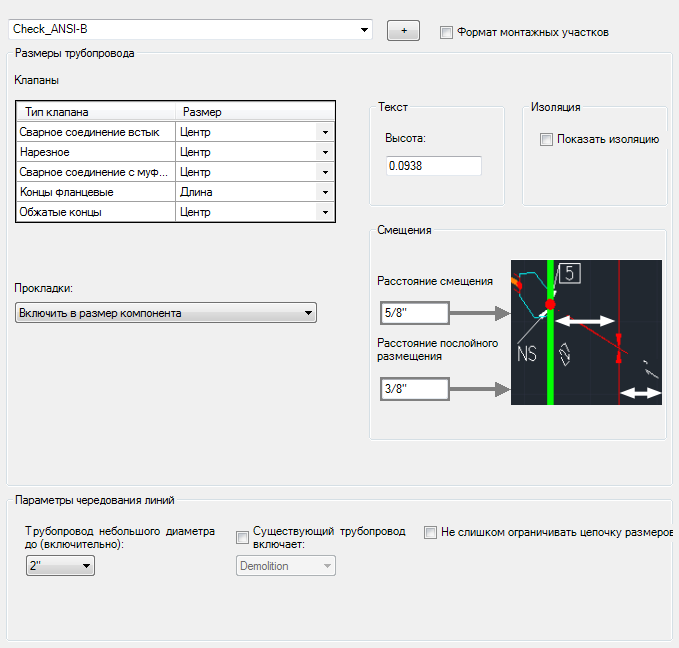

панель "Проект" "Диспетчер проектов" "Настройка проекта". - В диалоговом окне "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Щелкните "Размеры".
- В области "Размеры" в списке "Стиль ISO" выберите стиль ISO, для которого следует задать размеры.
- В области "Типы размеров" выполните следующие действия.
- В списке "Тема ISO" выберите тему ISO ("Трубопровод по умолчанию" или "Трубопровод небольшого диаметра"), для которого требуется применить настройки типа размеров.
- Установите один или несколько типов размеров.
- В области "Параметры типа размеров" для каждого компонента выберите размер и установите соответствующий флажок. Доступны только те флажки, которые соответствуют выбранным элементам в таблице выше. Например, если в таблице выбран элемент "Размеры строк", для выбора доступны только флажки в столбце "Строка". Если установлены все три флажка в таблице выше, для выбора доступны все флажки в таблице ниже.
- В группе "Параметры общих размеров" выполните следующие действия.
- Установите или снимите флажок "Не слишком ограничивать размеры строк". При установке этого флажка удаляется последний размер строки в линейном сегменте трубопровода, когда используются размеры от конца до конца для предотвращения чрезмерного ограничения размеров.
- В области "Обработка прокладок" укажите, должны ли размеры прокладок наноситься по отдельности, не наноситься совсем или включаться в размеры компонентов.
- В таблице клапанов выберите для каждого клапана размерный стиль "Общая длина" или "Центр".
- Нажмите "ОК".
