Настройка аннотаций для стиля ISO

Задайте порядок аннотирования объектов ISO в чертеже.

1. На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".

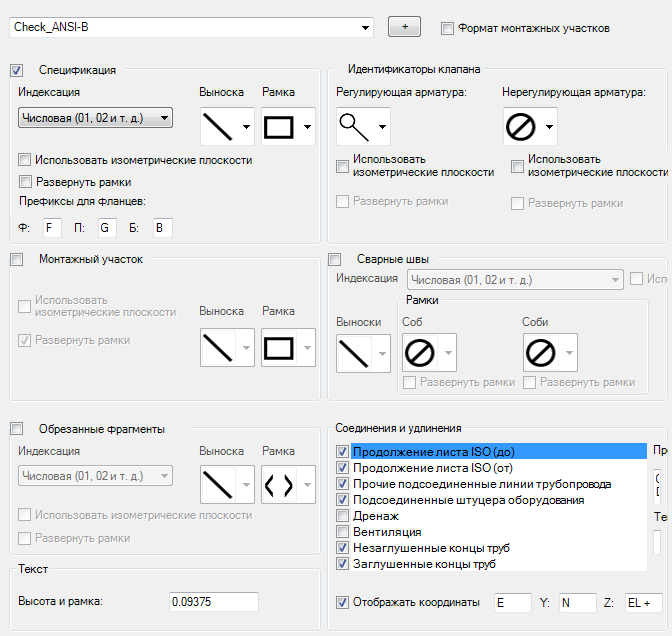

2. В диалоговом окне "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Перейдите на вкладку "Аннотации".

3. В области "Аннотации" в списке "Стиль ISO" выберите стиль ISO.
4. В разделе "Аннотации ведомостей материалов" выберите стиль нумерации (буквенный или числовой) и необходимую форму оболочки. Установите этот флажок, если требуется использовать линии выноски.
5. В разделе "Аннотации отрезанных фрагментов" выберите стиль нумерации (буквенный или числовой) и необходимую форму. Установите этот флажок, если требуется использовать линии выноски.
6. В разделе "Аннотации катушек" выберите стиль нумерации (буквенный или числовой) и необходимую форму. Установите этот флажок, если требуется использовать линии выноски.
7. В области "Концевые соединения" выполните следующие действия.
   • Выберите элемент, для которого требуется добавить аннотацию.
   • Установите или снимите флажок "Показывать аннотацию концевого соединения на ISO".
   • При необходимости измените префикс текста соединения.
   • Введите текст соединения с именами свойств в угловых скобках.
   • Установите или снимите флажок "Добавлять координаты и отметки".
   • Повторите эти шаги для каждого концевого соединения, для которого требуется добавить аннотацию.
   • При необходимости измените префиксы координат.
8. В разделе "Аннотации сварки" выберите стиль нумерации (буквенный или числовой) и необходимую форму. Выберите "Собирается поставщиком", "Собирается на площадке" или оба варианта. Установите этот флажок, если требуется использовать линии выноски.
9. В разделе "Аннотации клапанов" установите флажки для тех элементов, для которых аннотация должна содержать идентификатор, и выберите требуемый стиль аннотации в раскрывающемся списке.
10. В разделе "Дата" выберите в раскрывающемся списке отображаемый формат даты. Чтобы отобразить дату в четырехзначном формате года, установите флажок "Использовать четырехзначный формат года".
11. Нажмите "ОК".
