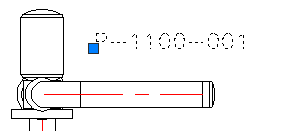

Добавление аннотации на двумерный чертеж
- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи". Дважды щелкните двумерный чертеж.
- В пространстве листа двумерного чертежа щелкните правой кнопкой мыши видовой экран, содержащий компонент, который нужно аннотировать.

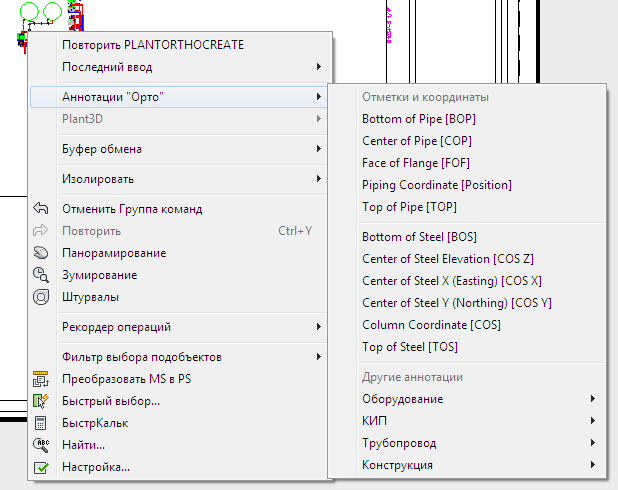

- В меню щелкните "Аннотировать двумерный чертеж". Выберите необходимую аннотацию, например "Нижняя часть трубы [BOP]".
- При появлении запроса выберите компонент для аннотирования.

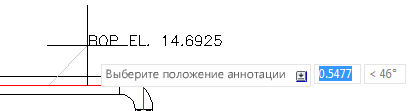

- Переместите курсор и щелкните, чтобы установить аннотацию в нужном месте.
Прим.: Включение шаговой привязки (F9) может упростить процесс вставки аннотации.
Перемещение аннотации на двумерном чертеже
- На пространстве листа двумерного чертежа выберите аннотацию, которую нужно переместить.
- Перетащите аннотацию в любое место на чертеже с помощью ручки перемещения.
- Перетащите также выноску аннотации, если она есть, в соответствующее место с помощью ручек перемещения.
Обновление аннотации на двумерном чертеже
- На пространстве листа двумерного чертежа дважды щелкните видовой экран, содержащий аннотацию объекта Plant, которую необходимо обновить.
- На ленте выберите вкладку "Ортогональный вид"
панель "Аннотации" "Обновить аннотацию"
