Можно добавлять размеры на ортогональных видовых экранах на двумерном чертеже, как и на любом чертеже AutoCAD. Более подробную информацию о добавлении размеров в чертежи см. в разделе Нанесение размеров справочной системы AutoCAD. Возможно, ваш администратор САПР установил размерный стиль по умолчанию в диалоговом окне "Параметры двумерного чертежа" в файле DWT.
Прим.:
При добавлении размеров убедитесь, что находитесь в пространстве листа.
- В Диспетчере проектов выберите вкладку "Ортогональный DWG".
- В структуре двумерных чертежей разверните проект и папку "Двумерные чертежи". Дважды щелкните двумерный чертеж.
- На ленте щелкните вкладку "Ортогональный вид"

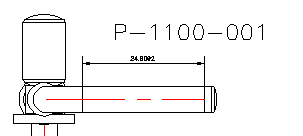

панель "Размеры" "Размер". - На чертеже укажите начало первой и второй выносной линии или нажмите клавишу ENTER, чтобы выбрать объект для указания размеров.
- Используйте курсор для перемещения размерной линии в чертеже. Щелкние, чтобы установить размерную линию.
Прим.:
Размеры не обновляются при обновлении модели. Необходимо изменить размеры вручную.
