Можно изменить графические свойства, такие как слои, цвета, типы линий и веса линий.

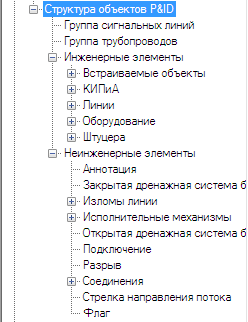

- В структуре "Настройка проекта" разверните узел "Определения классов P&ID".
- Продолжайте разворачивать список для того, чтобы найти и щелкнуть компонент или линию, тип линий которых необходимо изменить.
- В области "Параметры класса" выполните одно из следующих действий.
- В случае изменения компонента в разделе "Обозначение" щелкните в раскрывающемся списке обозначение, которое необходимо изменить. Щелкните "Изменить обозначение".
- В случае изменения линии в разделе "Линия" щелкните "Изменить линию".
- В диалоговом окне "Параметры" в разделе "Общие свойства стиля" найдите и щелкните нужное свойство (например, тип линий, вес линий, слои и цвета). В соответствующем раскрывающемся списке выберите нужное свойство. Прим.:
Если проект основан на стандарте DIN 2481, а изменяемая линия трубопровода содержит мультилинии, измените "Тип линии схемы" на "МЛиния". Затем щелкните "Стиль мультилинии". В раскрывающемся списке выберите новый стиль мультилинии. В стандарте DIN мультилинии представляют масло, воздух, твердое топливо и т. п.
- Нажмите "ОК".
Компонент, размещаемый в чертеже, или создаваемая линия схемы отображаются в соответствии с заданными здесь свойствами.
