Размещение клапанов и изменение операторов

Добавьте клапаны.

Вставка клапана

  1. На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Просмотр миникаталогов".
  2. В "Листе миникаталогов" щелчком выберите клапан (например, запорный вентиль).
  3. В окне Просмотра миникаталогов щелкните "Вставить в модель".
  4. Если точка вставки не расположена на необходимом патрубке, нажмите клавишу CTRL.
  5. Удерживая нажатой клавишу SHIFT, нажмите правую кнопку мыши в области чертежа. Щелкните привязку объекта (например, "Середина").
  6. Щелчком задайте точку на линии трубопровода.
  7. Щелчком выберите поворот клапана или нажмите клавишу ENTER для выбора нулевого значения.
  8. Чтобы завершить добавление клапанов в модель, нажмите клавишу ENTER .

Изменение привода арматуры

  1. В области чертежа щелчком выберите клапан.
  2. Щелкните в области чертежа правой кнопкой мыши. Выберите "Свойства".
  3. В палитре "Свойства" щелкните "Plant 3D" "Свойства детали" "Привод арматуры".
  4. В списке операторов щелкните привод арматуры (например, "Маховик").

Переопределение привода арматуры

  1. В области чертежа щелчком выберите клапан.
  2. Щелкните в области чертежа правой кнопкой мыши. Выберите "Свойства".
  3. В палитре "Свойства" щелкните "Plant 3D" "Свойства детали" "Привод арматуры".
  4. В окне "Оператор" нажмите кнопку переопределения привода арматуры.
  5. В диалоговом окне "Переопределение привода арматуры" в списке "Выберите форму оператора" щелкните форму оператора (например, "Т-образная рукоятка").

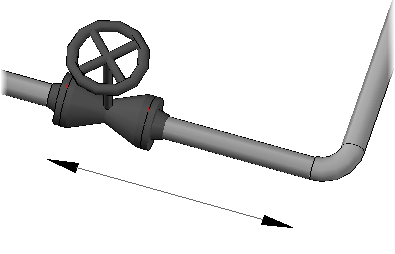

Размещение клапана на точном расстоянии от соединительной детали

    Прим.: Эта процедура иллюстрирует использование объектной привязки Смещение для размещения компонентов. В большинстве случаев проще использовать динамические размеры.
  1. В средстве просмотра миникаталогов в "Листе миникаталогов" щелкните клапан.
  2. Щелкните "Вставить в модель".
  3. Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "От".
  4. Удерживая нажатой клавишу SHIFT, нажмите правую кнопку мыши в области чертежа. Выберите "Узел".
  5. Щелчком укажите точку на соединительной детали.

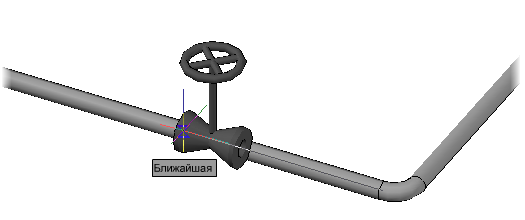

  6. Удерживая нажатой клавишу SHIFT, нажмите правую кнопку мыши в области чертежа. Выберите "Ближайшая".
  7. Наведите указатель мыши на основной сегмент, чтобы отобразить обозначение О-образной привязки (не щелкая).
  8. Если необходимо выполнить вставку в середине клапана, введите тв ("ТочкаВставки") два раза.
    Прим.:

    При отслеживании компонента трубопровода в командной строке отображаются порт прикрепления и параметры точки вставки.

  9. Введите расстояние, на котором следует разместить клапан (например, 48).

    Если при использовании привязки объекта "Бли" отображается сообщение "Режим Конточка не определен для заданной точки", можно увеличить размер апертуры или уменьшить масштаб. Для правильной привязки обозначение О-образной привязки "Ближайшая" должно отображаться при нахождении указателя мыши непосредственно над центральной линией трубы.

  10. Нажмите клавишу ENTER для завершения добавления клапанов.

Создание сборки клапана в процессе трассировки

  1. При запросе plantpipeadd введите i (insert - вставить).

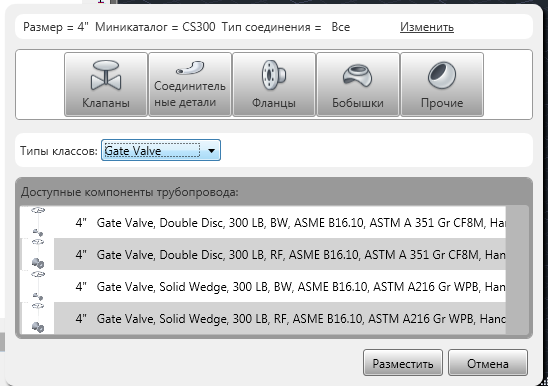

  2. В диалоговом окне "Размещение детали" щелкните значок "Категория клапанов".
  3. В списке "Типы классов" щелкните описание компонента (например, "Задвижка").
  4. В разделе "Доступные компоненты трубопровода" щелкните компонент (например, "Задвижка, цельный клин, 300LB, RF").
  5. Нажмите кнопку "Разместить".
  6. В командной строке введите f (fitting-to-fitting - соединительная деталь-к-соединительной детали).
  7. Щелчком задайте поворот компонента (например, 45) или нажмите клавишу ENTER, чтобы задать ноль.
  8. В командной строке введите i (insert - вставить).
  9. В списке "Типы классов" щелкните описание компонента (например, "Запорный вентиль").
  10. В разделе "Доступные компоненты трубопровода" щелкните компонент (например, "Запорный вентиль, 300LB, RF").
  11. Нажмите кнопку "Разместить".
  12. Щелчком задайте поворот компонента или нажмите клавишу ENTER, чтобы задать ноль.
  13. Повторите шаги 8 – 12 для дополнительных соединительных деталей (например, другого запорного вентиля).
