Настройка параметров расчета — теоретическое армирование

В этом разделе вы узнаете, как задать параметры расчета и начать расчет теоретической площади арматуры.

1. Продолжите работу в текущем проекте или откройте проект Plate_Results_Tabular.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите Проект Теоретическая арматура ж/б плит и стен.

   Откроется размещение "Плита — теорет.армирование". Размещение делится на три части: Вид и диалоговые окна Армирование и Армирование плиты и оболочки.

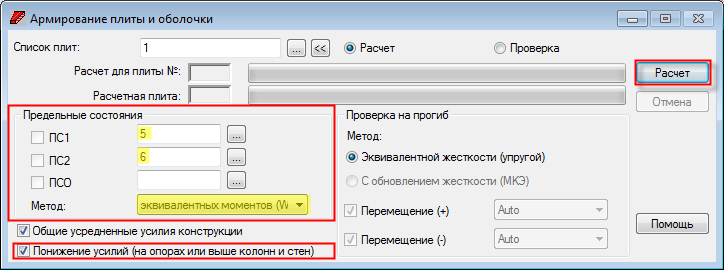

3. Перейдите к диалоговому окну Армирование плиты и оболочки и в области Предельные состояния убедитесь в том, что заданы следующие параметры:
   • ПС1: 5,
   • ПС2: 6,
   • Метод: эквивалентных моментов (Wood&Amer).
4. Выберите Понижение усилий (на опорах или выше колонн и стен).
   Прим.: Этот параметр позволяет уменьшить силы, воздействующие на точку опоры, например, колонны, с использованием среднего значения моментов и напряжений вокруг точки опоры.
5. Щелкните Расчет.


   Откроется диалоговое окно "Состояние расчета", в котором будет отображена информация о допустимом значении угла отклонения плиты, которое было превышено.

6. Закройте диалоговое окно Состояние расчета.
7. Сохраните проект под именем Plate_Required_Reinforcement.rtd.
