Отображение карт теоретической площади арматуры

В этом разделе вы узнаете, как отобразить карты теоретического армирования для выбранной области.

1. Продолжите работу в текущем проекте или откройте проект Plate_Required_Reinforcement.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Перейдите к диалоговому окну Армирование.
3. На вкладке Армирование в группе "Теоретическое армирование" выберите область Area A X [-].

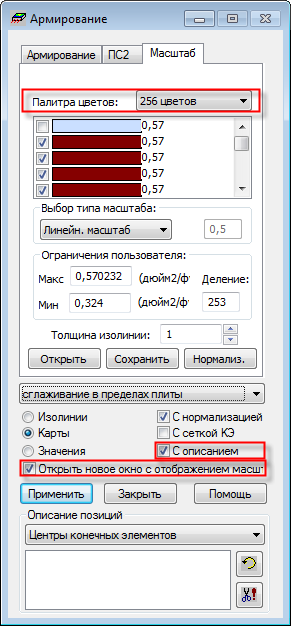

4. Перейдите на вкладку Масштаб и выберите в раскрывающемся списке Палитры пункт 256 цветов.
5. В нижней части диалогового окна "Армирование" выберите следующие параметры:
   • С описанием,
   • Открыть новое окно с отображением масштаба.

6. Нажмите кнопку Применить.

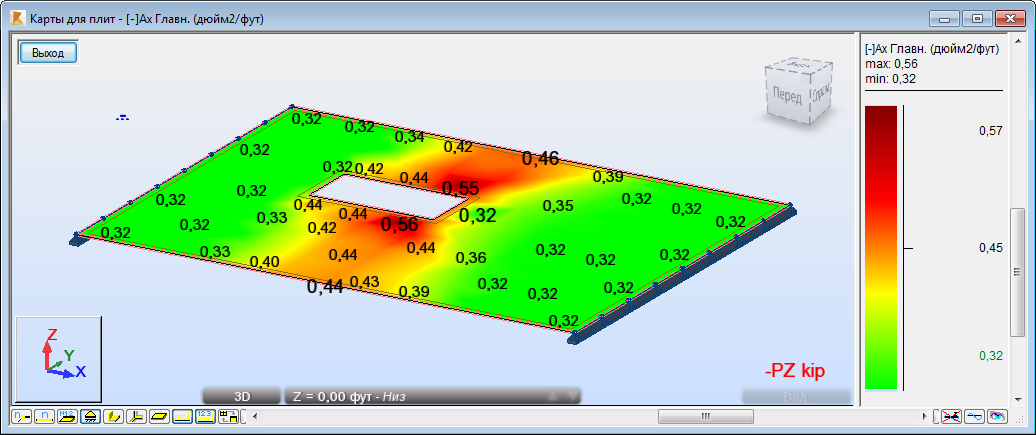

   Будет открыто новое окно. В нем появится карта армирования для выбранной области, как показано на рисунке ниже.


   Прим.: Как видите, максимальный объем теоретического армирования находится в красных областях плиты, таким образом, результаты соответствуют проему и методу опоры плиты.
7. Нажмите кнопку Выход, чтобы закрыть окно "Карты для плит".
8. Сохраните проект под именем Plate_Required_Reinforcement_Area_AX.rtd.
