Отображение результатов плиты в табличной форме

В этом разделе вы узнаете, как для отображать результаты плиты в табличной форме.

1. Продолжите работу в текущем проекте или откройте проект Plate_Results_Maps.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите Результаты Результаты плиты и оболочки.

   Будет открыта таблица "Результаты КЭ"

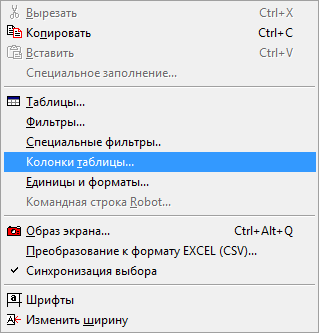

3. В таблице "Результаты КЭ" щелкните правой кнопкой мыши, и в появившемся контекстном меню выберите Колонки таблицы.

4. На вкладке "Детальная" снимите выбор следующих параметров:
   • Моменты — M: xx,
   • Моменты — M: yy,
   • Моменты — M: xy,

   а затем выберите:

   • Перемещение u,w: z.

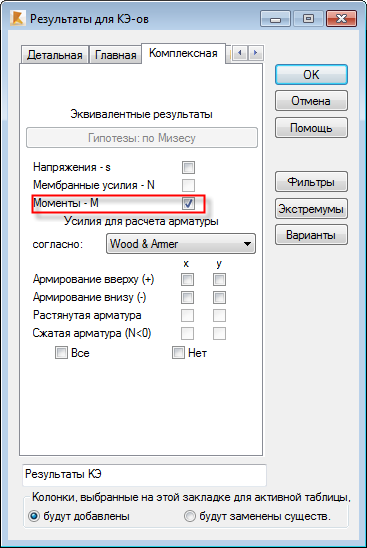

5. Перейдите на вкладку Комплексная и выберите Моменты — M.

6. Нажмите OK.

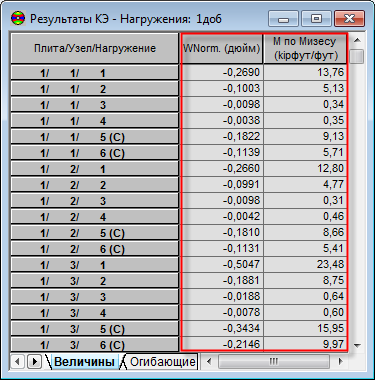

   В таблицу "Результаты КЭ" будут добавлены столбцы "WNorm" и "M по Мизесу" (показано на рисунке ниже).


7. Щелкните значок в верхнем правом углу таблицы, чтобы закрыть таблицу Результаты КЭ.

8. Сохраните проект под именем Plate_Results_Tabular.rtd.
