В этом разделе вы узнаете, как выполнять отображение карты перемещения плиты для выбранного варианта нагружения.
- Продолжите работу в текущем проекте или откройте проект Plate_Analysis.rtd.
Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.

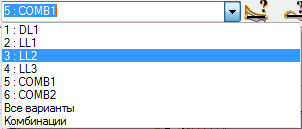

- В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 5: COMB1.
- Нажмите Результаты
Карта.
Откроется диалоговое окно "Карта".

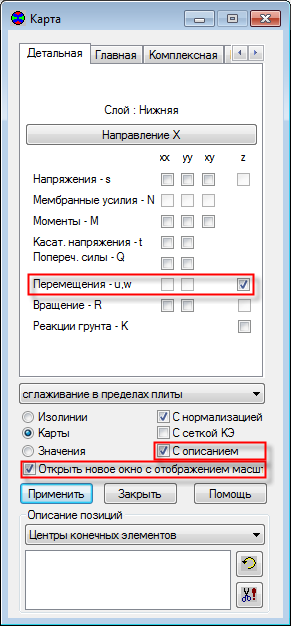

- На вкладке Детальная выберите Перемещения — u, w: z.
- В нижней части диалогового окна Карта выберите следующие параметры:
- С описанием,
- Открыть новое окно с отображением масштаба.
- Нажмите кнопку Применить.
Откроется новое окно. В нем будет показана карта перемещений для плиты, как показано на рисунке ниже.
- Нажмите кнопку Выход, чтобы закрыть окно "Карты для плит".
- Закройте диалоговое окно Карты.
- В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 3: ЭКСП.2.
- Нажмите Результаты Разрезы плит.
Будет открыто диалоговое окно "Разрезы плит".

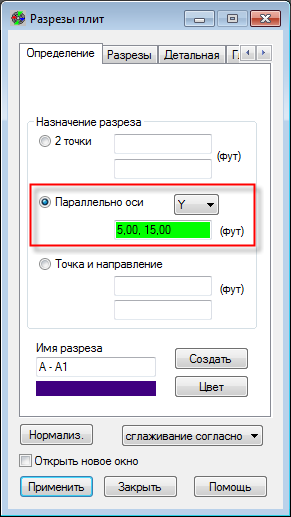

- На вкладке Назначение выберите Параллельно оси Y, а затем введите координаты:
- (5,00, 15,00).
- (5,00, 15,00).
- Перейдите на вкладку Детально и выберите Перемещения — u, w: z.

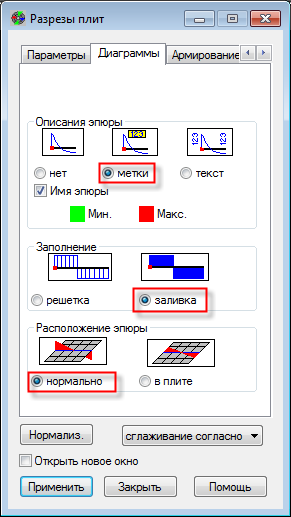

- Перейдите на вкладку Диаграммы и выберите следующие параметры:
- Описание эпюры: метки.
- Заполнение: заливка.
- Размещение эпюры: нормально.

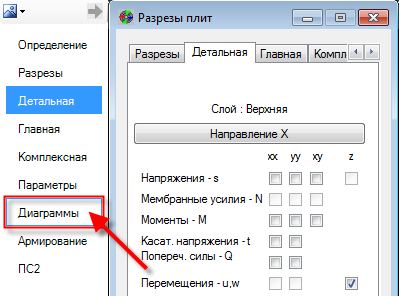

Совет: Можно получить доступ к вкладке Диаграммы без необходимости прокрутки вкладок. Наведите курсор на стрелку возле левого верхнего угла диалогового окна для отображения списка вкладок.

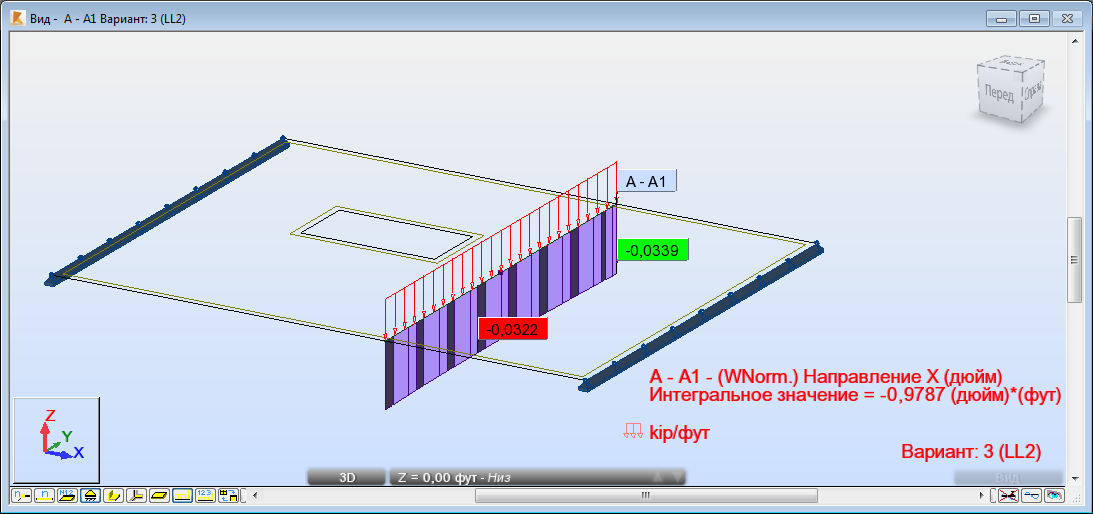

- Нажмите кнопку Применить.
- Нажмите кнопку
(Панель интерьера) в нижней части области рисования, чтобы скрыть панель интерьера. Кроме того, вы можете нажать
(Символы нагрузки) для отображения символов значений нагрузок.
- Перейдите к диалоговому окну "Разрезы плит", и на вкладке Разрезы снимите выделение разреза A-A1.
- Нажмите Применить и закройте диалоговое окно Разрезы плит.
- Сохраните проект под именем Plate_Results_Maps.rtd.
